LMH6521 包含兩個高性能數控可變?cè)鲆娣糯笃?(DVGA)。
LMH6521 的兩個通道均具有獨立的數控衰減器，后跟高線性度差動輸出放大器。每個塊都經過優化，可實現低失真和最大的系統設計靈活性。每個通道都具有高速關斷模式。
內部數控衰減器可在 31.5dB 范圍內提供精確的 0.5dB 增益步長。該器件提供了串行和并行編程選項。串行模式編程使用 SPI 接口。它還提供脈沖模式，其中簡單的上升或下降命令可以一次將增益改變一個步長。
輸出放大器有差動輸出，允許單個 5V 電源上有 10VPPD 信號擺動。低阻抗輸出在驅動濾波器或模數轉換器時可提供最大的靈活性。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMH6521 | WQFN (32) | 5.00mm × 5.00mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

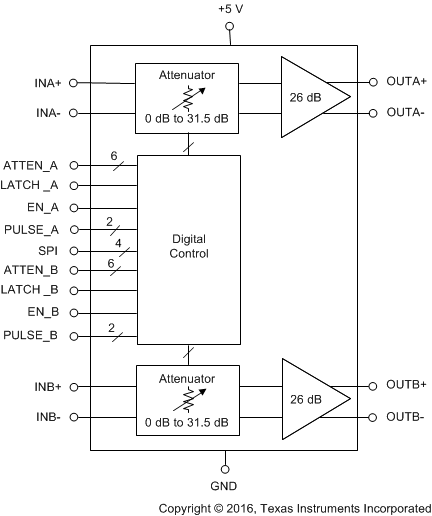

LMH6521 方框圖
通道匹配錯誤（通道 A – 通道 B）
