4 引腳配置和功能
圖 4-1 LMC6492：D 封裝，8 引腳 SOIC（頂視圖）表 4-1 引腳功能：LMC6492
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | OUT A | 輸出 | 放大器 A 的輸出 |
| 2 | ?IN A | 輸入 | 放大器 A 的反相輸入 |
| 3 | +IN A | 輸入 | 放大器 A 的同相輸入 |
| 4 | V– | 電源 | 負電源電壓輸入 |
| 5 | +IN B | 輸入 | 放大器 B 的同相輸入 |
| 6 | ?IN B | 輸入 | 放大器 B 的反相輸入 |
| 7 | OUT B | 輸出 | 放大器 B 的輸出 |
| 8 | V+ | 電源 | 正電源電壓輸入 |

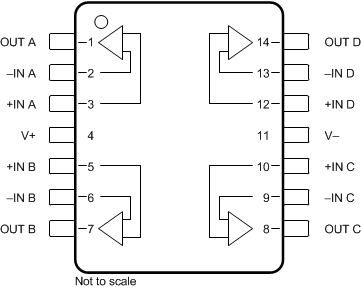

圖 4-2 LMC6494：D 封裝，14 引腳 SOIC（頂視圖）表 4-2 引腳功能：LMC6494
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | OUT A | 輸出 | 放大器 A 的輸出 |
| 2 | ?IN A | 輸入 | 放大器 A 的反相輸入 |
| 3 | +IN A | 輸入 | 放大器 A 的同相輸入 |
| 4 | V+ | 電源 | 正電源電壓輸入 |
| 5 | +IN B | 輸入 | 放大器 B 的同相輸入 |
| 6 | ?IN B | 輸入 | 放大器 B 的反相輸入 |
| 7 | OUT B | 輸出 | 放大器 B 的輸出 |
| 8 | OUT C | 輸出 | 放大器 C 的輸出 |
| 9 | ?IN C | 輸入 | 放大器 C 的反相輸入 |
| 10 | +IN C | 輸入 | 放大器 C 的同相輸入 |
| 11 | V– | 電源 | 負電源電壓輸入 |
| 12 | +IN C | 輸入 | 放大器 D 的反相輸入 |
| 13 | +IN C | 輸入 | 放大器 D 的同相輸入 |
| 14 | OUT C | 輸出 | 放大器 D 的輸出 |
