5.5 邏輯電氣特性 SMBus 數字開關特性
除非另有說明，否則這些規格適用于 VDD = +3.0Vdc 至 +3.6Vdc、輸出線路上的 CL（負載電容）= 80pF。粗體限值適用于 TA = TJ = TMIN 至 TMAX；所有其他限值適用于 TA = TJ = +25°C（除非另有說明）。
LM95231 的開關特性完全符合或超過已發布的 SMBus 規范 2.0 版。以下參數是與 LM95231 相關的 SMBCLK 和 SMBDAT 信號之間的時序關系。它們遵循 SMBus 總線規范，但這并非必需。
LM95231 的開關特性完全符合或超過已發布的 SMBus 規范 2.0 版。以下參數是與 LM95231 相關的 SMBCLK 和 SMBDAT 信號之間的時序關系。它們遵循 SMBus 總線規范，但這并非必需。
| 符號 | 參數 | 工作條件 | 典型值(1) | 限制(4) | 單位（限制） |
|---|---|---|---|---|---|
| fSMB | SMBus 時鐘頻率 | 100 10 |
KHz（最大值） kHz（最小值） |
||
| tLOW | SMBus 時鐘低電平時間 | 從 VIN(0)max 到 VIN(0)max | 4.7 25 |
μs（最小值） ms（最大值） |
|
| tHIGH | SMBus 時鐘高電平時間 | 從 VIN(1)min 到 VIN(1)min | 4.0 | μs（最小值） | |
| tR,SMB | SMBus 上升時間 | 請參閱(3) | 1 | μs（最大值） | |
| tF,SMB | SMBus 下降時間 | 請參閱(4) | 0.3 | μs（最大值） | |
| tOF | 輸出下降時間 | CL = 400pF， IO = 3mA(4) |
250 | ns（最大值） | |
| tTIMEOUT | 串行接口復位時的 SMBDAT 和 SMBCLK 低電平時間(5) | 25 35 |
ms（最小值） ms（最大值） |
||
| tSU;DAT | 數據輸入到 SMBCLK 高電平的建立時間 | 250 | ns（最小值） | ||
| tHD;DAT | SMBCLK 低電平后數據輸出穩定時間 | 300 1075 |
ns（最小值） ns（最大值） |
||
| tHD;STA | 啟動條件 SMBDAT 低電平至 SMBCLK 低電平（啟動條件在第一個時鐘下降沿之前保持） | 100 | ns（最小值） | ||
| tSU;STO | 停止條件 SMBCLK 高電平至 SMBDAT 低電平（停止條件設置） | 100 | ns（最小值） | ||
| tSU;STA | SMBus 重復啟動條件建立時間，SMBCLK 高電平至 SMBDAT 低電平 | 0.6 | μs（最小值） | ||
| tBUF | 停止條件和啟動條件之間的 SMBus 空閑時間 | 1.3 | μs（最小值） |
(1) 絕對最大額定值表示超過之后可能對器件造成損壞的限值。運行額定值表示器件可正常工作的條件，但不保證特定性能限制。有關保證的規格和測試條件，請參閱“電氣特性”。保證的規格僅適用于所列出的測試條件。當器件未在列出的測試條件下運行時，某些性能特性可能會降級。不建議在超出最大運行額定值的情況下運行器件。
(2) 如果任何引腳處的輸入電壓 (VI) 超過電源（VI < GND 或 VI > VDD），則該引腳處的電流不應超過 5mA。圖 5-1 和表 5-1 顯示了 LM95231 引腳的寄生元件和/或 ESD 保護電路。請注意，不要對引腳上的寄生二極管 D1 進行正向偏置：D1+、D2+、D1?、D2?。如果超過 50mV，可能會破壞溫度測量結果。
(4) 人體放電模型，通過 1.5kΩ 電阻進行 100pF 放電。機器放電模型，直接對每個引腳進行 200pF 放電。
(5) 含鉛 (Pb) 封裝的回流溫度曲線不同于不含鉛的封裝。
(1) 典型值都是在 TA = 25°C 條件下的值，表示產品特性評定時最有可能達到的參數標準。不保證能夠達到典型規格。
(4) 這些限值特定于 AOQL（平均出廠質量水平）。
(3) 本地溫度精度不包括自發熱的影響。自發熱引起的溫度上升是 LM95231 內部功耗與熱阻的乘積。有關自發熱計算中使用的熱阻，請參閱“運行額定值”表中的注 2。
(5) 使用 90nm 工藝 Pentium 4 處理器的熱敏二極管或 MMBT3904 型晶體管（具體在遠程二極管模型選擇寄存器中選擇）時，可確保 LM95231 的精度。
(7) 當 SMBus 處于活動狀態時，靜態電流不會大幅增加。
(6) 此規格僅用于指示溫度數據的更新頻率。可以隨時讀取 LM95231，而無需考慮轉換狀態（并將生成最后一次轉換結果）。
(3) 輸出上升時間的測量范圍為 (VIN(0)max + 0.15V) 至 (VIN(1)min ? 0.15V)。
(4) 輸出下降時間的測量范圍為 (VIN(1)min - 0.15V) 至 (VIN(1)min + 0.15V)。
(5) 將 SMBDAT 和/或 SMBCLK 線路保持為低電平的時間間隔大于 tTIMEOUT 將復位 LM95231 的 SMBus 狀態機，從而將 SMBDAT 和 SMBCLK 引腳設置為高阻抗?fàn)顟B(tài)。

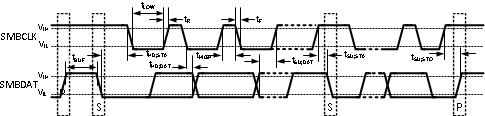

圖 5-1 SMBus 通信表 5-1 寄生元件和 ESD 保護電路
| 引腳編號 | 電路 | 引腳 ESD 保護結構電路 | |
|---|---|---|---|
| 1 | A |  |
 |
| 2 | A | ||
| 3 | A | ||
| 4 | A | 電路 A | 電路 C |
| 5 | B |  |
|
| 6 | B | 電路 B | |
| 7 | C | ||
| 8 | C | ||
