ZHCSH05A October 2017 – October 2019 LM76002 , LM76003
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Fixed-Frequency, Peak-Current-Mode Control
- 7.3.2 Light Load Operation Modes — PFM and FPWM
- 7.3.3 Adjustable Output Voltage
- 7.3.4 Enable (EN Pin) and UVLO
- 7.3.5 Internal LDO, VCC UVLO, and Bias Input
- 7.3.6 Soft Start and Voltage Tracking (SS/TRK)
- 7.3.7 Adjustable Switching Frequency (RT) and Frequency Synchronization
- 7.3.8 Minimum On-Time, Minimum Off-Time, and Frequency Foldback at Dropout Conditions
- 7.3.9 Internal Compensation and CFF
- 7.3.10 Bootstrap Voltage and VBOOT UVLO (BOOT Pin)
- 7.3.11 Power Good and Overvoltage Protection (PGOOD)
- 7.3.12 Overcurrent and Short-Circuit Protection
- 7.3.13 Thermal Shutdown
- 7.4 Device Functional Modes
-
8 Application and Implementation
- 8.1 Application Information
- 8.2
Typical Applications
- 8.2.1 Design Requirements
- 8.2.2
Detailed Design Procedure
- 8.2.2.1 Custom Design With WEBENCH® Tools
- 8.2.2.2 Output Voltage Setpoint
- 8.2.2.3 Switching Frequency
- 8.2.2.4 Input Capacitors
- 8.2.2.5 Inductor Selection
- 8.2.2.6 Output Capacitor Selection
- 8.2.2.7 Feed-Forward Capacitor
- 8.2.2.8 Bootstrap Capacitors
- 8.2.2.9 VCC Capacitors
- 8.2.2.10 BIAS Capacitors
- 8.2.2.11 Soft-Start Capacitors
- 8.2.2.12 Undervoltage Lockout Setpoint
- 8.2.2.13 PGOOD
- 8.2.2.14 Synchronization
- 8.2.3 Application Curves
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
3 說明
LM76002/LM76003 穩壓器是一款易于使用的同步降壓直流/直流轉換器，能驅動高達 2.5A (LM76002) 或 3.5A (LM76003) 的負載電流，輸入電壓最高可達 60V。LM76002/LM76003 解決方案尺寸極小，但能提供優異的效率和輸出精度。采用峰值電流模式控制。可調 特性 （例如可調開關頻率、同步、FPWM 選項、電源正常狀態標志、精密使能端、可調式軟啟動和跟蹤）可為各種應用提供靈活且簡單易用的 解決方案。輕負載時的自動頻率折返和可選的外部偏置電源可以提高效率。該器件需要極少的外部組件，其引腳專為簡化 PCB 布局而設計，可提供優異的 EMI (CISPR22) 和熱性能。保護 功能 包括輸入欠壓鎖定、熱關斷、逐周期電流限制和短路保護。LM76002/LM76003 器件采用 WQFN 30 引腳無引線式封裝，且具有可濕性側面。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM76002 | WQFN (30) | 6.00mm × 4.00mm |
| LM76003 |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
空白

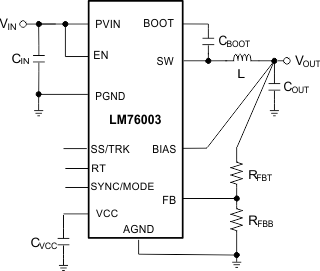

簡化原理圖

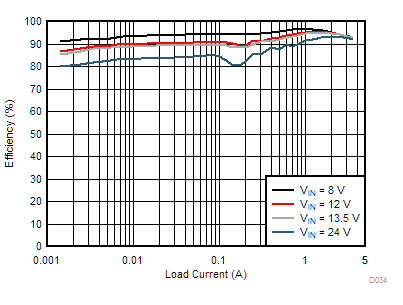

效率與輸出電流
（VOUT = 5V，fSW = 400kHz，自動模式）
