ZHCSH36 September 2017 LM73605 , LM73606
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Synchronous Step-Down Regulator
- 7.3.2 Auto Mode and FPWM Mode
- 7.3.3 Fixed-Frequency Peak Current-Mode Control
- 7.3.4 Adjustable Output Voltage
- 7.3.5 Enable and UVLO
- 7.3.6 Internal LDO, VCC_UVLO, and BIAS Input
- 7.3.7 Soft Start and Voltage Tracking
- 7.3.8 Adjustable Switching Frequency
- 7.3.9 Frequency Synchronization and Mode Setting
- 7.3.10 Internal Compensation and CFF
- 7.3.11 Bootstrap Capacitor and VBOOT-UVLO
- 7.3.12 Power-Good and Overvoltage Protection
- 7.3.13 Overcurrent and Short-Circuit Protection
- 7.3.14 Thermal Shutdown
- 7.4 Device Functional Modes
-
8 Application and Implementation
- 8.1 Application Information
- 8.2
Typical Application
- 8.2.1 Design Requirements
- 8.2.2
Detailed Design Procedure
- 8.2.2.1 Custom Design With WEBENCH® Tools
- 8.2.2.2 Output Voltage Setpoint
- 8.2.2.3 Switching Frequency
- 8.2.2.4 Input Capacitors
- 8.2.2.5 Inductor Selection
- 8.2.2.6 Output Capacitor Selection
- 8.2.2.7 Feed-Forward Capacitor
- 8.2.2.8 Bootstrap Capacitors
- 8.2.2.9 VCC Capacitor
- 8.2.2.10 BIAS
- 8.2.2.11 Soft Start
- 8.2.2.12 Undervoltage Lockout Setpoint
- 8.2.2.13 PGOOD
- 8.2.3 Application Curves
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RNP|30
散熱焊盤機械數據 (封裝 | 引腳)
- RNP|30
訂購信息
1 特性
- 同步整流
- 可濕側面 QFN 封裝 (WQFN)
- 低靜態電流
- 關斷模式下 0.8µA（典型值）
- 無負載有源模式下 15µA（典型值）
- 寬電壓轉換范圍：
- tON-MIN = 60ns（典型值）
- tOFF-MIN = 70ns（典型值）
- 低 MOSFET 導通電阻：
- RDS_ON_HS = 53mΩ（典型值）
- RDS_ON_LS = 31mΩ（典型值）
- 具有用于提高效率的外部偏置輸入
- 引腳可選自動模式或強制 PWM 工作模式
- 可調頻率范圍：350kHz 至 2.2MHz
- 可與外部時鐘同步
- 內部補償
- 電源正常狀態標志
- 具有用于對系統 UVLO 進行編程的精密使能功能
- 靈活的軟啟動 特性：
- 啟動至預偏置負載
- 固定或可調的軟啟動時間
- 輸出電壓跟蹤
- 逐周期電流限制
- 具有斷續模式的短路保護
- 熱關斷保護
- 借助 WEBENCH®電源設計器并使用 LM73605 或 LM73606 創建定制設計
簡化原理圖
2 應用
- 工業分布式電源 應用
- 電信系統
- 通用寬輸入電壓 應用
3 說明
LM73605/LM73606 系列同步降壓直流/直流轉換器器件簡單易用，可在 3.5V 至 36V 的電源電壓范圍內驅動高達 5A (LM73605) 或 6A (LM73606) 的負載電流。LM73605/LM73606可以極小的解決方案尺寸提供優異的效率和輸出精度。采用峰值電流模式控制。可調 開關頻率、 與外部時鐘同步、FPWM 選項、電源正常狀態標志、精密使能、可調式軟啟動和跟蹤等其他特性可為各種應用提供靈活且簡單易用的 解決方案。輕負載時的自動頻率折返和可選的外部偏置電源可在整個負載范圍內提高效率。該產品系列需要極少外部組件，引腳排列設計可簡化 PCB 布局，提供最佳的 EMI 和熱性能。保護 特性 包括熱關斷、輸入欠壓鎖定、逐周期電流限制和斷續短路保護。LM73605 和 LM73606 器件實現了引腳對引腳的兼容，便于進行簡單的電流調節。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM73605 | WQFN (30) 可濕側面 |
6.00mm × 4.00mm |
| LM73606 |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

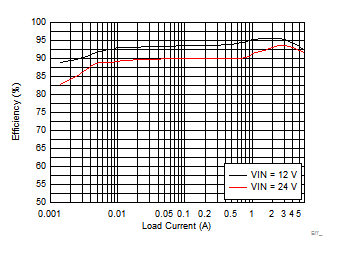

效率與負載電流
VOUT = 5V，fSW = 500kHz，自動模式
4 修訂歷史記錄
| 日期 | 修訂版本 | 說明 |
|---|---|---|
| 2017 年 9 月 | * | 初始發行版 |
