ZHCSI76E May 2008 – September 2015 LM7321 , LM7322
PRODUCTION DATA.
8.4.1 驅動容性負載
LM732xx 專門設計用于驅動無限容性負載而不產生振蕩，如Figure 61 所示。

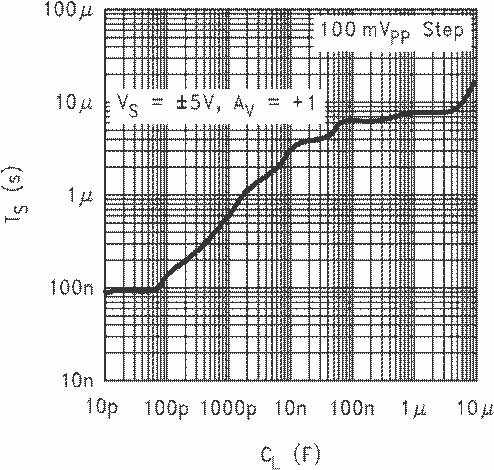

Figure 61. ±5% 建立時間與容性負載間的關系 此外，該系列器件具有優秀的輸出電流處理能力，因此即使在較大的容性負載條件下也能提供良好的壓擺率特性，如Figure 62 和Figure 63 所示。

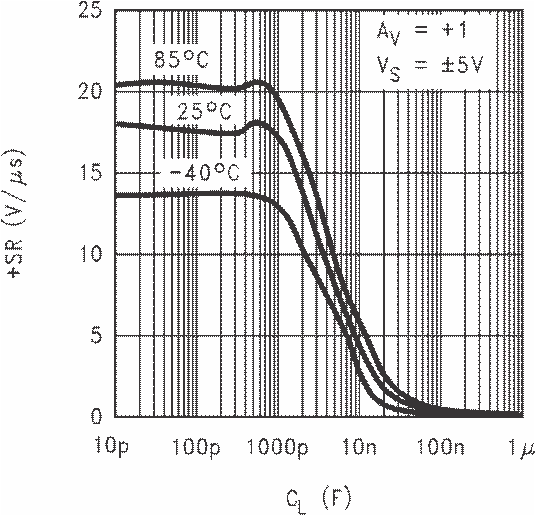

Figure 62. +SR 與容性負載間的關系

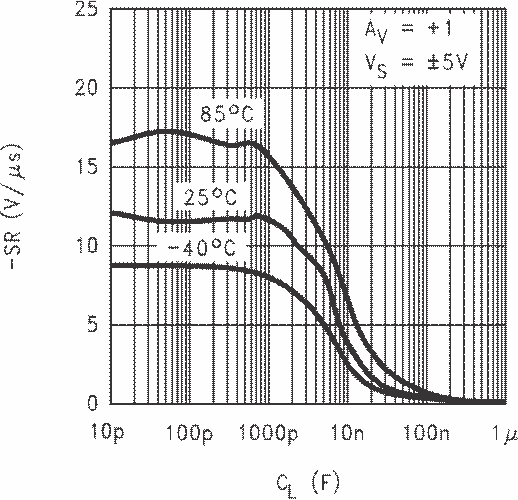

Figure 63. −SR 與容性負載間的關系 這些 特性 相結合使得此系列器件非常適合 TFT 平板緩沖器、模數轉換器輸入放大器等 應用 。
但是，與大多數運算放大器一樣，在此系列運算放大器和容性負載之間增加一個串聯隔離電阻器可提高趨穩和過沖性能。
輸出電流驅動是驅動容性負載時的重要參數。該參數將決定輸出電壓的變化速度。參考壓擺率與容性負載關系圖（典型特性 部分），可以發現兩個不同的區域。負載低于大約 10,000pF 時，輸出壓擺率僅由運算放大器的補償電容值和流入該電容器的電流決定。負載超出 10nF 時，壓擺率取決于運算放大器提供的輸出電流。
NOTE
由于輸出拉電流與灌電流相比較低，因此大型容性負載下的壓擺率限值由正跳變決定。
負載大于 100nF 的情況下，可通過將短路電流值除以電容值來估算正負壓擺率。
對于 LM732xx，提供的輸出電流隨著輸入過驅而增大。參考Figure 64 和Figure 65 可以看出，隨著輸入過驅增強，短路拉電流和灌電流都增大。在閉環放大器配置中的瞬態條件下，當反饋輸出還沒有完全趕上輸入時，將會在輸入端施加過驅，使輸出電流高于通常在穩態條件下可提供的電流。得益于這一特性，運算放大器的輸出級靜態電流可以保持在最低水平，從而降低功耗，同時使器件在需要時（例如瞬態條件下）輸出大電流。

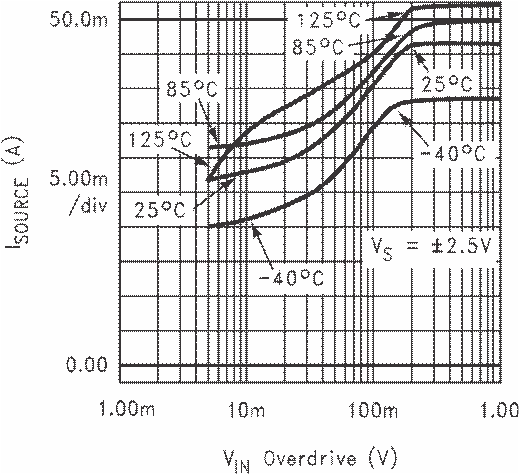

Figure 64. 輸出短路拉電流與輸入過驅間的關系

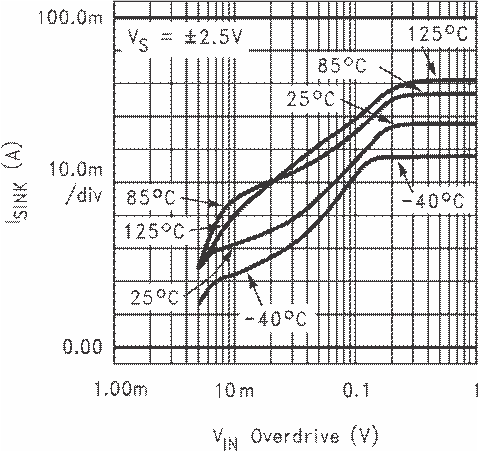

Figure 65. 輸出短路灌電流與輸入過驅間的關系 Figure 66 顯示了器件在 AV = +1、輸入關聯到 1VPP 階躍函數并且驅動一個 47nF 電容器時的輸出電壓、輸出電流以及產生的輸入過驅。我們可以看出，在輸出跳變期間，輸入過驅達到 1V 峰值，足以導致輸出電流增加到其最大值（請參閱Figure 64 和Figure 65 的關系圖）。
NOTE
由于輸出灌電流與拉電流相比較大，因此輸出負跳變快于正跳變。

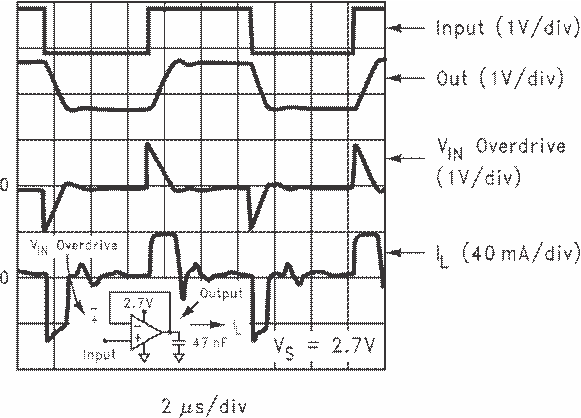

Figure 66. 緩沖放大器示波器圖
