6.3.6 雙隨機展頻 (DRSS)
LM708x0 提供雙隨機展頻 (DRSS) 功能，可在寬頻率范圍內降低電源的 EMI。DRSS 功能將低頻三角調制曲線與高頻逐周期隨機調制曲線相結合。低頻三角調制提高了較低射頻頻帶中的性能，高頻隨機調制提高了較高射頻頻帶中的性能。
展頻通過將窄帶信號轉換為寬帶信號，以將能量分散在多個頻率上。行業標準要求針對不同的頻段采用不同的頻譜分析儀分辨率帶寬 (RBW) 設置。RBW 對展頻性能有影響。例如，CISPR-25 要求 150kHz 至 30MHz 頻段具有 9kHz 的 RBW。當頻率大于 30MHz 時，所需的 RBW 為 120kHz。DRSS 能夠通過低頻三角調制和高頻逐周期隨機調制，同時提高高 RBW 和低 RBW 條件下的 EMI 性能，如圖 6-3 中所示。在低頻段 (150kHz - 30MHz) 中，DRSS 功能可將傳導發射降低多達 15dBμV，在高頻段 (30MHz - 108MHz) 中可降低多達 5dBμV。
可以通過在 CONFIG 引腳和 AGND 之間連接 41.2kΩ 或 71.5kΩ 電阻器來啟用 DRSS 功能。當將外部時鐘施加到 PFM/SYNCIN 引腳時，DRSS 功能將被禁用。

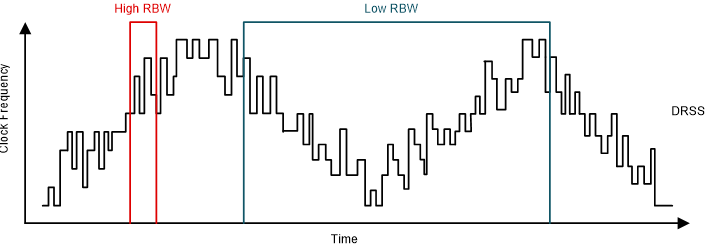

圖 6-3 雙隨機展頻實現
