8.2.3 應用曲線

除非另有說明，否則以下條件適用：器件：LM61495T-Q1，V_IN = 13.5V，T_A = 25°C。圖 8-1 展示了電路，表 8-4 展示了相應 BOM。

V_OUT = 5V

F_SW = 400kHz

自動模式

圖 8-3 效率

V_OUT = 3.3V

F_SW = 400kHz

自動模式

圖 8-5 效率

V_OUT = 5V

F_SW = 2.2MHz

自動模式

圖 8-7 效率

V_OUT = 3.3V

F_SW = 2.2MHz

自動模式

圖 8-9 效率

V_OUT = 5V

F_SW = 400kHz

自動模式

圖 8-11 負載調整率和線性調整率

V_OUT = 3.3V

F_SW = 400kHz

自動模式

圖 8-13 負載調整率和線性調整率

V_OUT = 5V

F_SW = 2.2MHz

自動模式

圖 8-15 負載調整率和線性調整率

V_OUT = 3.3V

F_SW = 2.2MHz

自動模式

圖 8-17 負載調整率和線性調整率

V_OUT = 5V

F_SW = 400kHz

自動模式

圖 8-19 壓降

V_OUT = 5V

F_SW = 2.2MHz

自動模式

圖 8-21 壓降

V_OUT = 5V

F_SW = 400kHz

自動模式

圖 8-23 頻率壓降

V_OUT = 5V

F_SW = 2.2MHz

自動模式

圖 8-25 頻率壓降

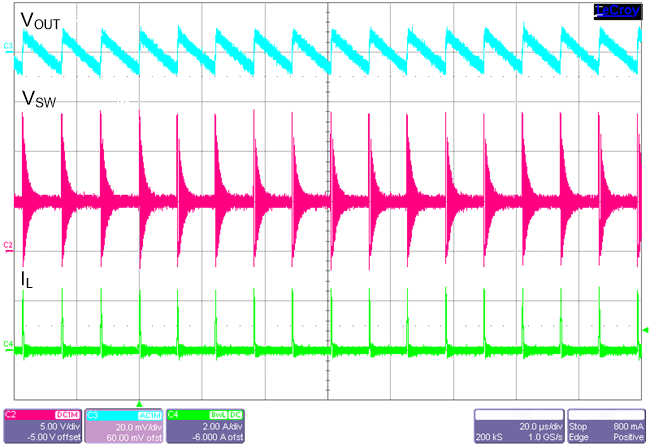

V_OUT = 5V	F_SW = 2100kHz	自動模式
I_OUT = 50mA	V_IN = 13.5V

圖 8-27 開關波形和 V_OUT 紋波

V_OUT = 5V	F_SW = 2100kHz	自動模式
I_OUT = 50mA	V_IN = 13.5V

圖 8-29 在 50mA 負載下啟動

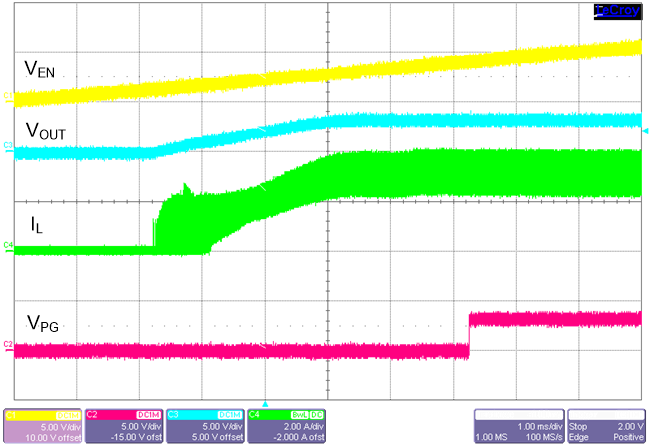

V_OUT = 3.3V	F_SW = 2100kHz	FPWM 模式
I_OUT = 3.25A	V_IN = 13.5V

圖 8-31 在 3.25A 負載下啟動

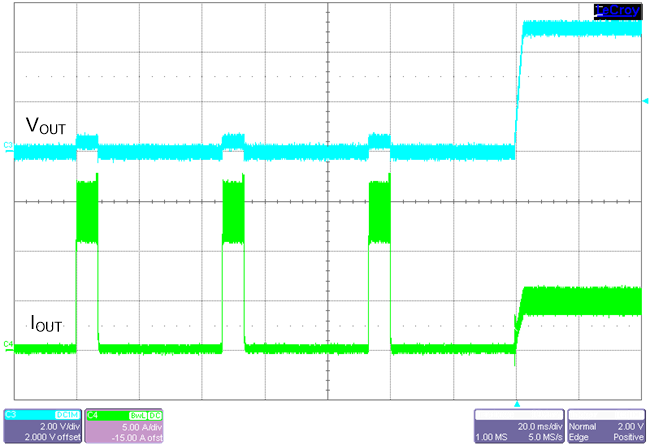

V_OUT = 5V	F_SW = 2100kHz	FPWM 模式
I_OUT = 短路到 5A		V_IN = 13.5V

圖 8-33 短路恢復

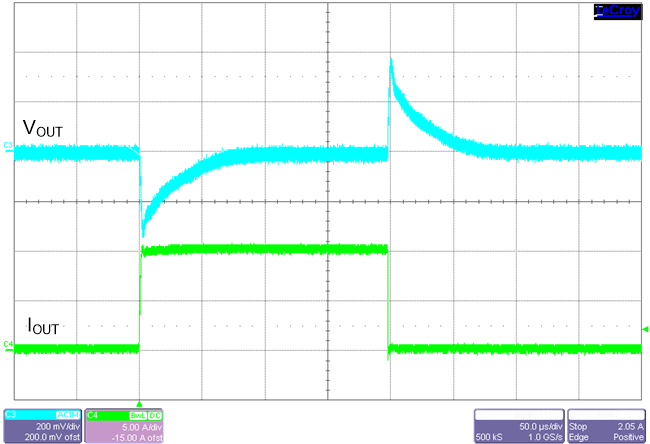

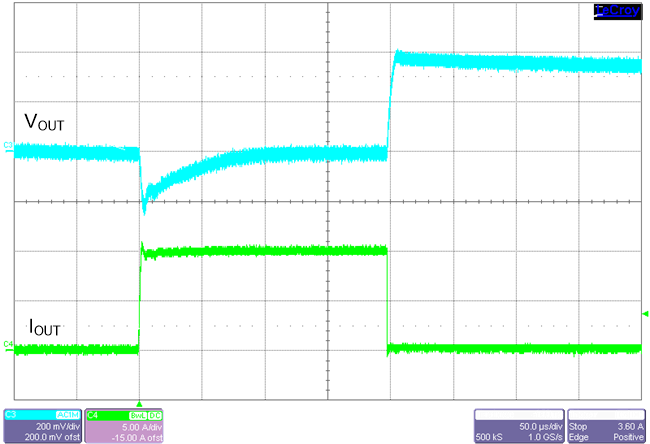

V_OUT = 5V	F_SW = 400kHz	自動模式
I_OUT = 10mA 至 10A 至 10mA	V_IN = 13.5V	T_R = T_F = 1μs

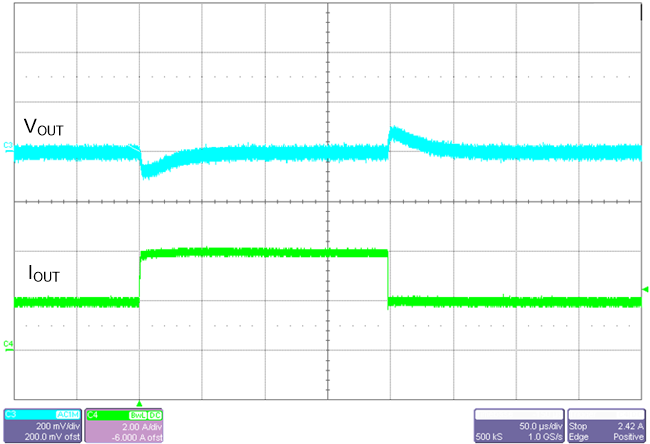

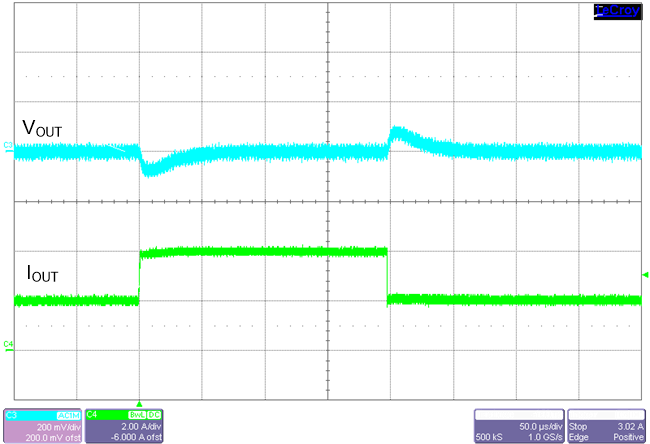

圖 8-35 負載瞬態

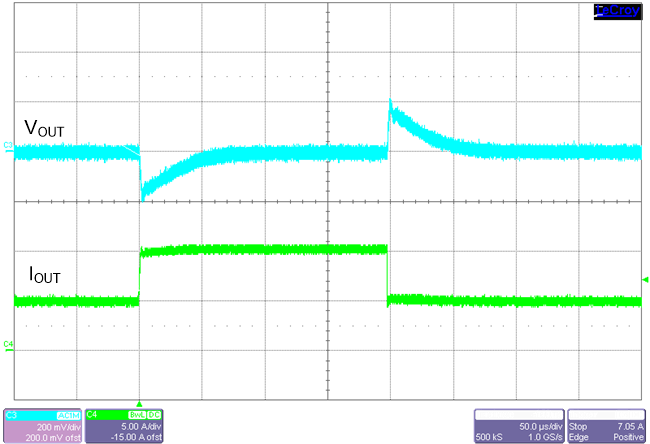

V_OUT = 5V	F_SW = 400kHz	自動模式
I_OUT = 2A 至 4A 至 2A	V_IN = 13.5V	T_R = T_F = 1μs

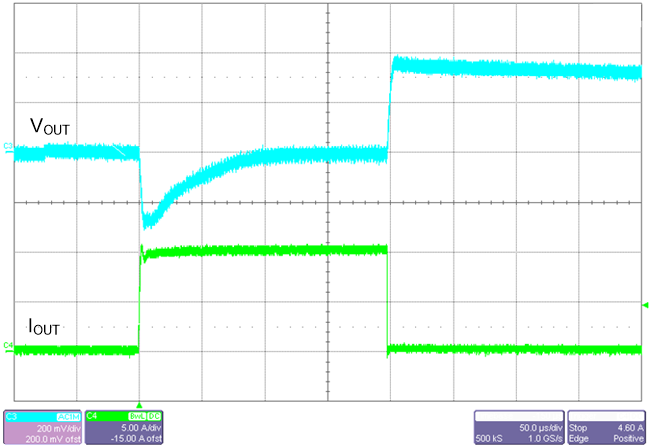

圖 8-37 負載瞬態

V_OUT = 3.3V	F_SW = 400kHz	自動模式
I_OUT = 10mA 至 10A 至 10mA	V_IN = 13.5V	T_R = T_F = 1μs

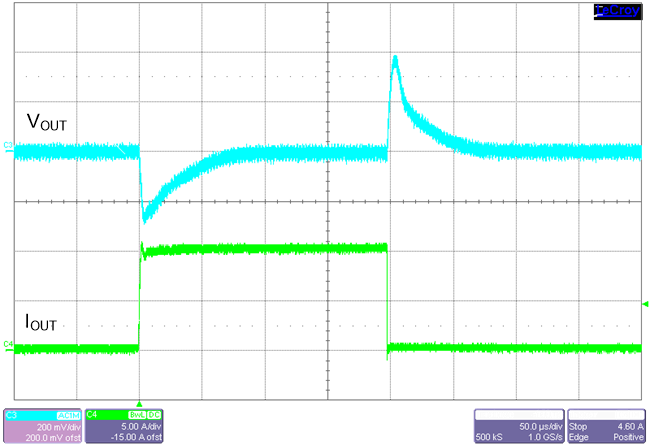

圖 8-39 負載瞬態

V_OUT = 5V	F_SW = 2200kHz	FPWM 模式
I_OUT = 10mA 至 10A 至 10mA	V_IN = 13.5V	T_R = T_F = 1μs

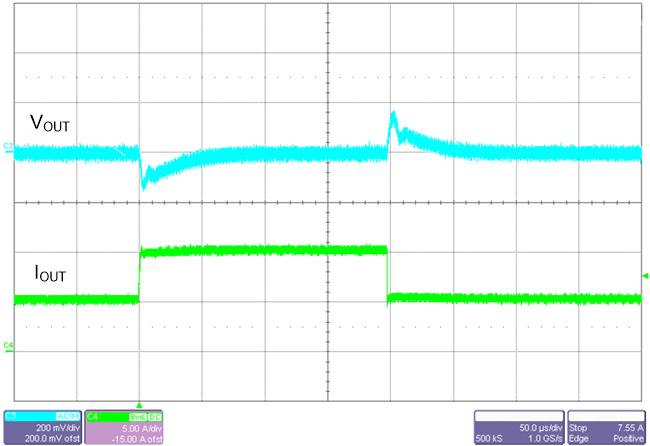

圖 8-41 負載瞬態

V_OUT = 5V	F_SW = 2200kHz	自動模式
I_OUT = 5A 至 10A 至 5A	V_IN = 13.5V	T_R = T_F = 1μs

圖 8-43 負載瞬態

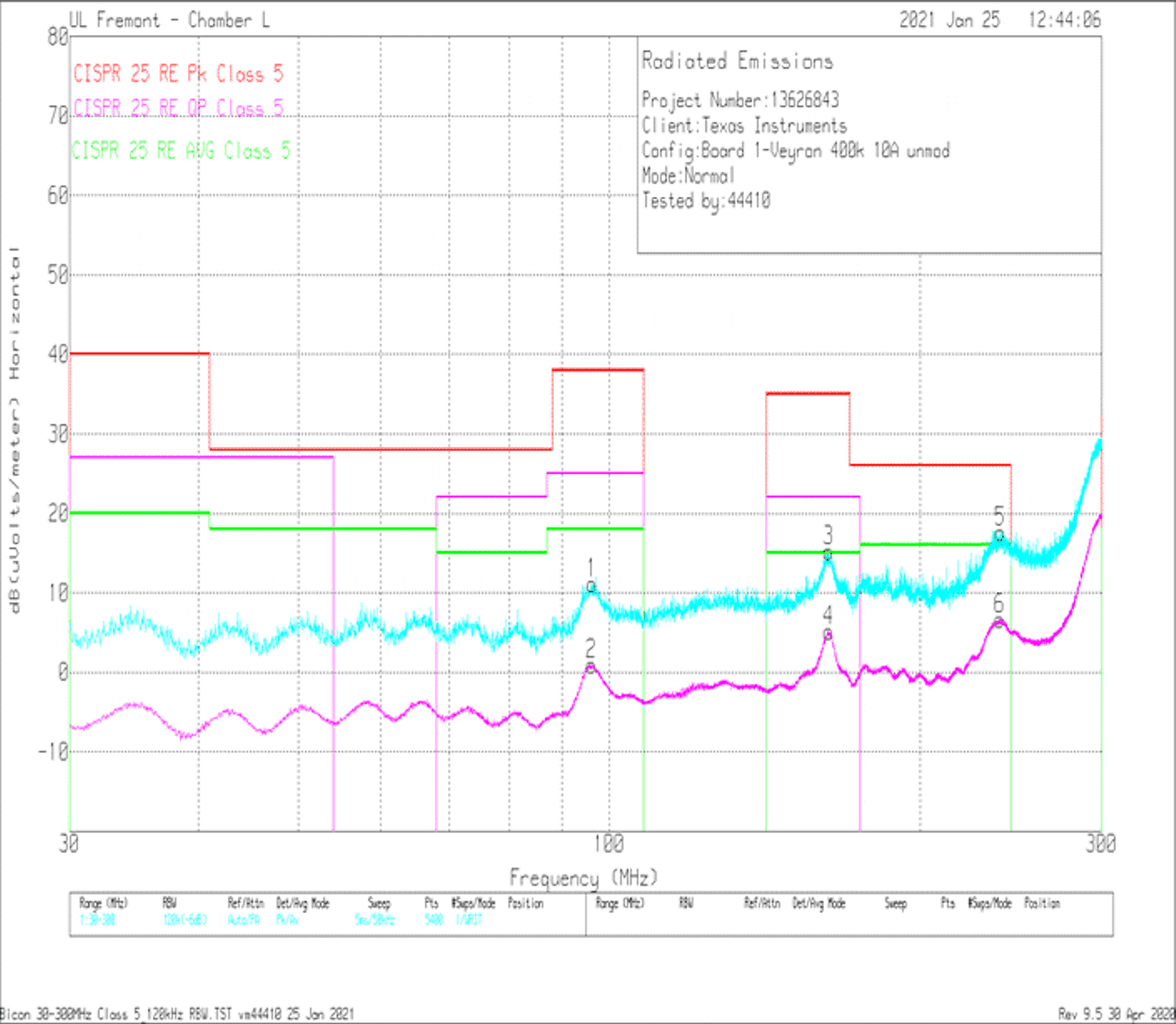

LM61480T-Q1 LM61495T-Q1 輻射 EMI 雙錐水平與 CISPR25 5 類限值

V_OUT = 5V	F_SW = 400kHz	I_OUT = 10A
測試頻率：30MHz 至 300MHz

圖 8-45 輻射 EMI 雙錐水平與 CISPR25 5 類限值

LM61480T-Q1 LM61495T-Q1 輻射 EMI 對數水平與 CISPR25 5 類限值

V_OUT = 5V	F_SW = 400kHz	I_OUT = 10A
測試頻率：300MHz 至 1GHz

圖 8-47 輻射 EMI 對數水平與 CISPR25 5 類限值

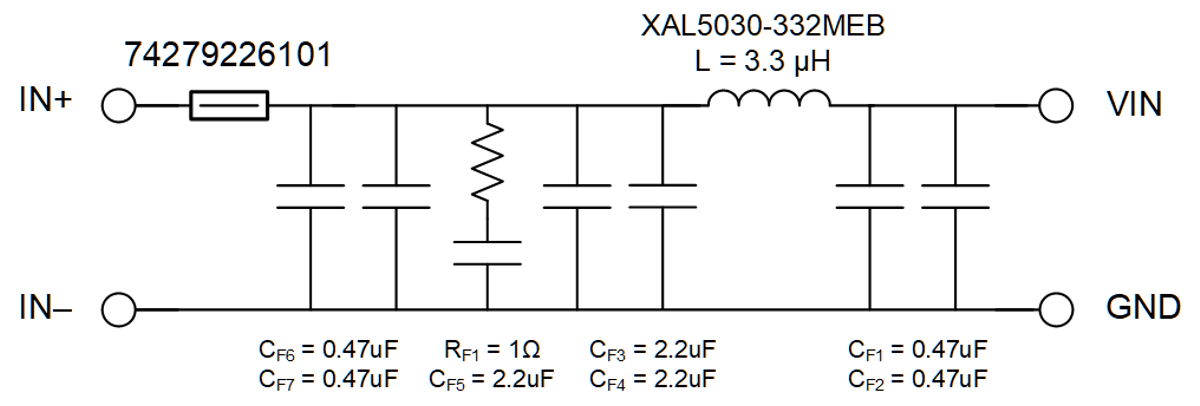

圖 8-49 推薦的輸入 EMI 濾波器

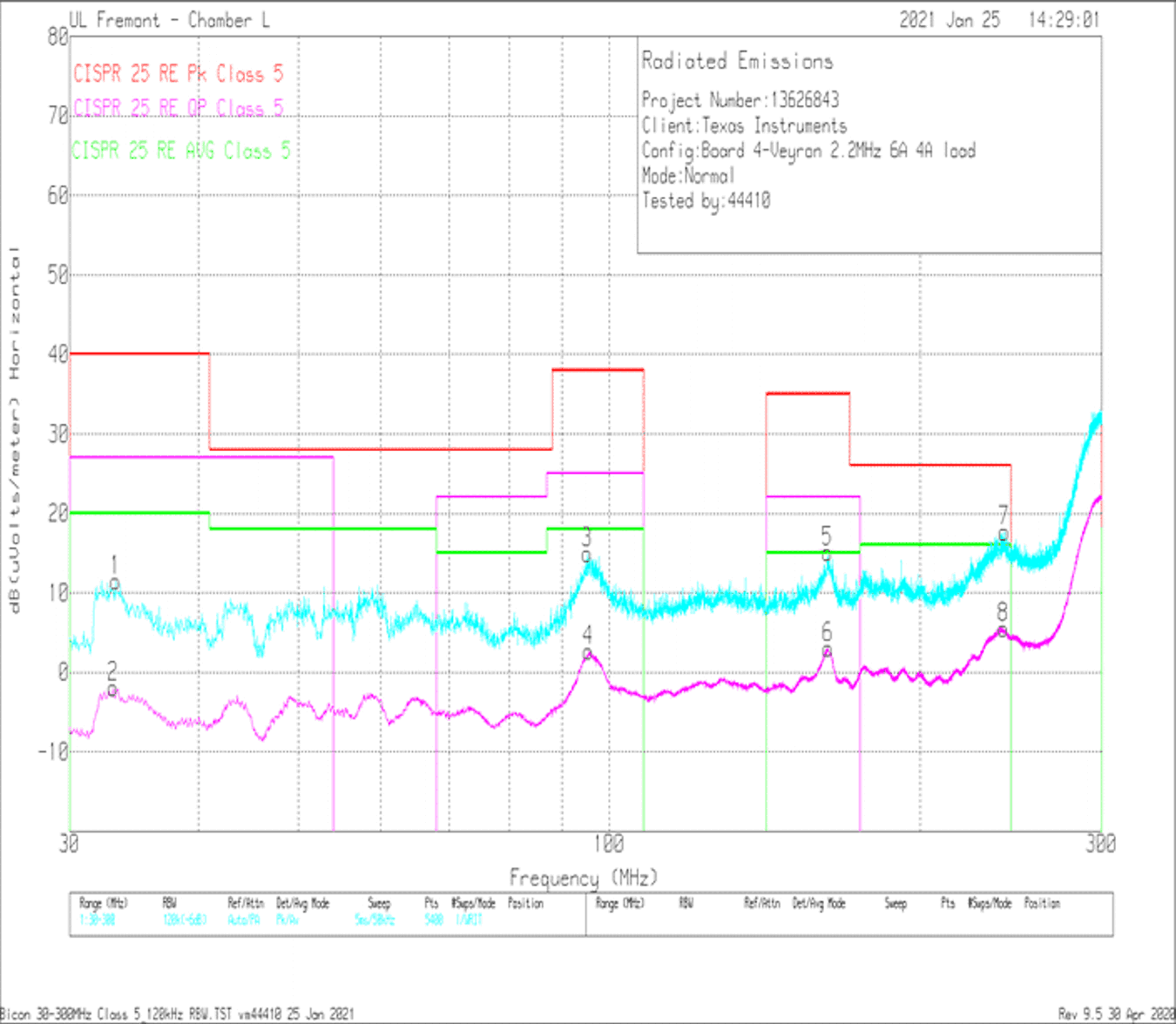

V_OUT = 5V	F_SW = 2.2MHz	I_OUT = 4A
測試頻率：30MHz 至 300MHz

圖 8-51 輻射 EMI 雙錐水平與 CISPR25 5 類限值

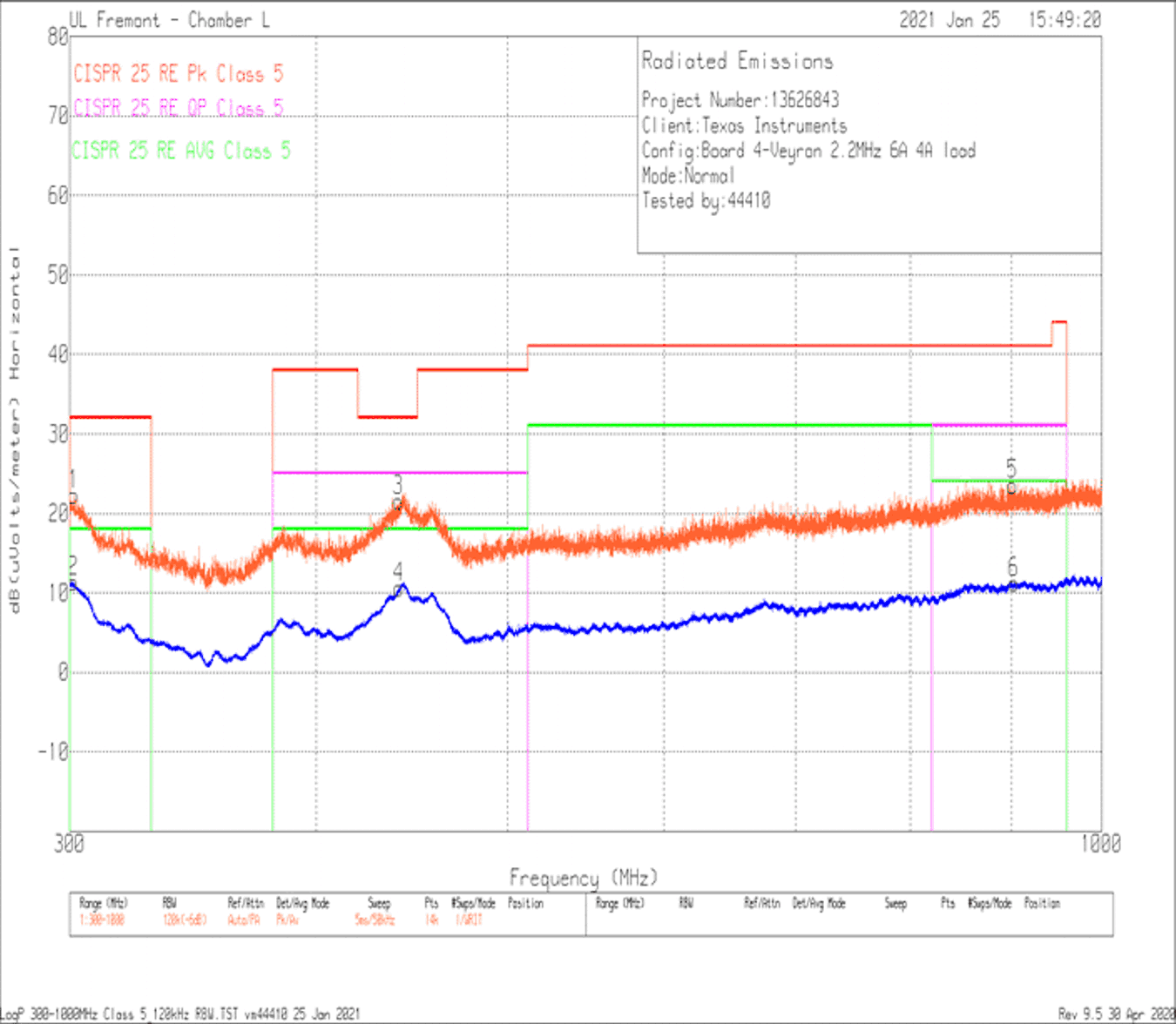

V_OUT = 5V	F_SW = 2.2MHz	I_OUT = 4A
測試頻率：300MHz 至 1GHz

圖 8-53 輻射 EMI 對數水平與 CISPR25 5 類限值

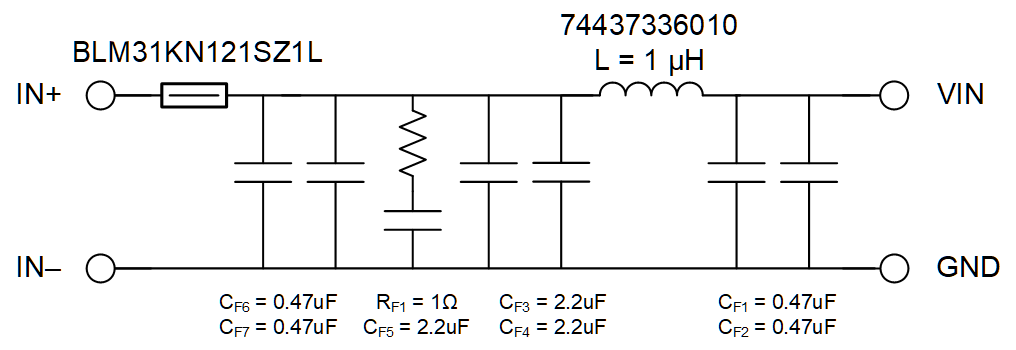

圖 8-55 推薦的輸入 EMI 濾波器

V_OUT = 5V

F_SW = 400kHz

FPWM 模式

圖 8-4 效率

V_OUT = 3.3V

F_SW = 400kHz

FPWM 模式

圖 8-6 效率

V_OUT = 5V

F_SW = 2.2MHz

FPWM 模式

圖 8-8 效率

V_OUT = 3.3V

F_SW = 2.2MHz

FPWM 模式

圖 8-10 效率

V_OUT = 5V

F_SW = 400kHz

FPWM 模式

圖 8-12 負載調整率和線性調整率

V_OUT = 3.3V

F_SW = 400kHz

FPWM 模式

圖 8-14 負載調整率和線性調整率

V_OUT = 5V

F_SW = 2.2MHz

FPWM 模式

圖 8-16 負載調整率和線性調整率

V_OUT = 3.3V

F_SW = 2.2MHz

FPWM 模式

圖 8-18 負載調整率和線性調整率

V_OUT = 3.3V

F_SW = 400kHz

自動模式

圖 8-20 壓降

V_OUT = 3.3V

F_SW = 2.2MHz

自動模式

圖 8-22 壓降

V_OUT = 3.3V

F_SW = 400kHz

自動模式

圖 8-24 頻率壓降

V_OUT = 3.3V

F_SW = 2.2MHz

自動模式

圖 8-26 頻率壓降

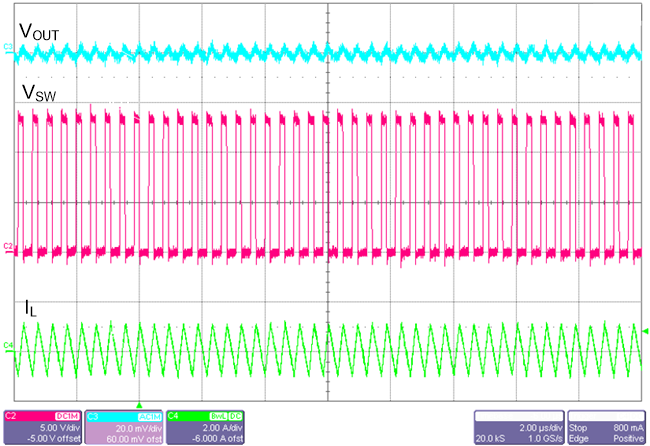

V_OUT = 5V	F_SW = 2100kHz	FPWM 模式
I_OUT = 50mA	V_IN = 13.5V

圖 8-28 開關波形和 V_OUT 紋波

V_OUT = 5V	F_SW = 2100kHz	FPWM 模式
I_OUT = 50mA	V_IN = 13.5V

圖 8-30 在 50mA 負載下啟動

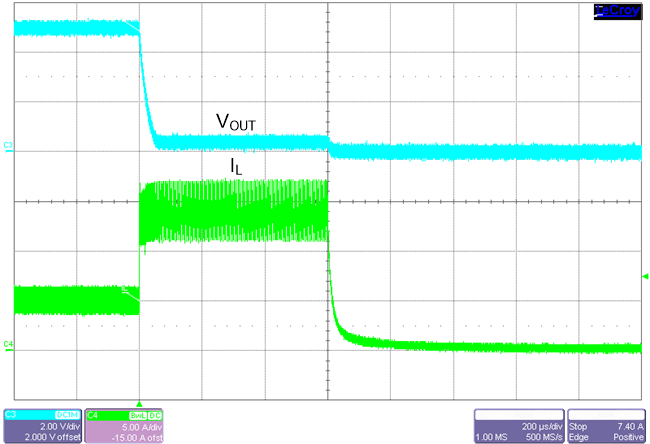

V_OUT = 5V	F_SW = 2100kHz	FPWM 模式
I_OUT = 5A 到短路	V_IN = 13.5V

圖 8-32 短路保護

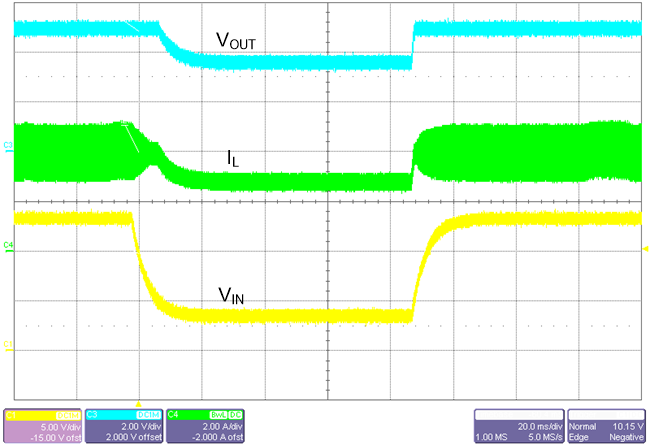

V_OUT = 5V	F_SW = 2100kHz	FPWM 模式
I_OUT = 4A	V_IN = 13.5V 至 4V 至 13.5V

圖 8-34 從壓降中恢復

V_OUT = 5V	F_SW = 400kHz	FPWM 模式
I_OUT = 10mA 至 10A 至 10mA	V_IN = 13.5V	T_R = T_F = 1μs

圖 8-36 負載瞬態

V_OUT = 5V	F_SW = 400kHz	自動模式
I_OUT = 5A 至 10A 至 5A	V_IN = 13.5V	T_R = T_F = 1μs

圖 8-38 負載瞬態

V_OUT = 3.3V	F_SW = 400kHz	自動模式
I_OUT = 5A 至 10A 至 5A	V_IN = 13.5V	T_R = T_F = 1μs

圖 8-40 負載瞬態

V_OUT = 5V	F_SW = 2200kHz	自動模式
I_OUT = 2A 至 4A 至 2A	V_IN = 13.5V	T_R = T_F = 1μs

圖 8-42 負載瞬態

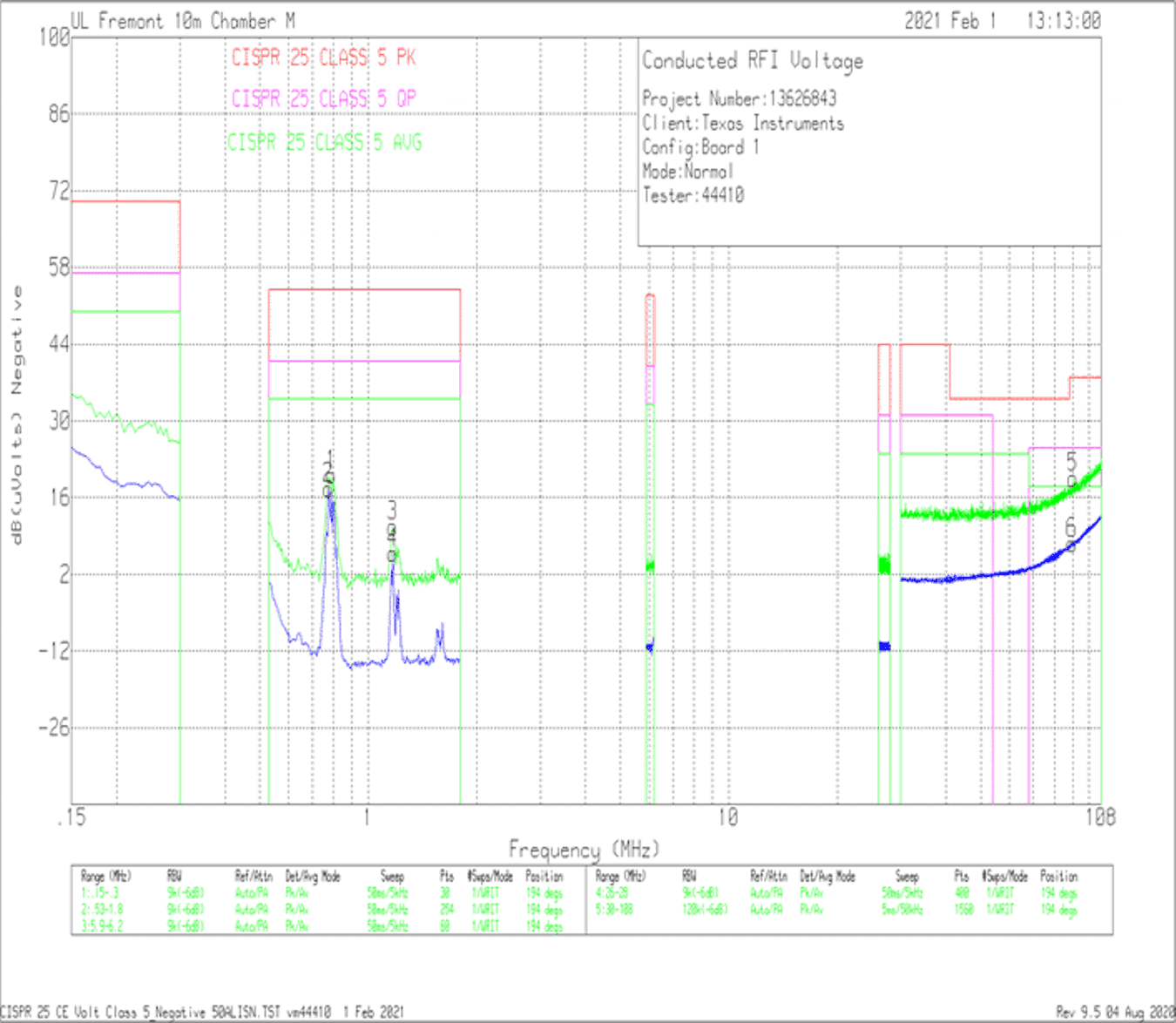

LM61480T-Q1 LM61495T-Q1 傳導 EMI 與 CISPR25 5 類限值（綠色：峰值信號，藍色：平均信號）

V_OUT = 5V	F_SW = 400kHz	I_OUT = 10A
測試頻率：150kHz 至 30MHz

圖 8-44 傳導 EMI 與 CISPR25 5 類限值（綠色：峰值信號，藍色：平均信號）

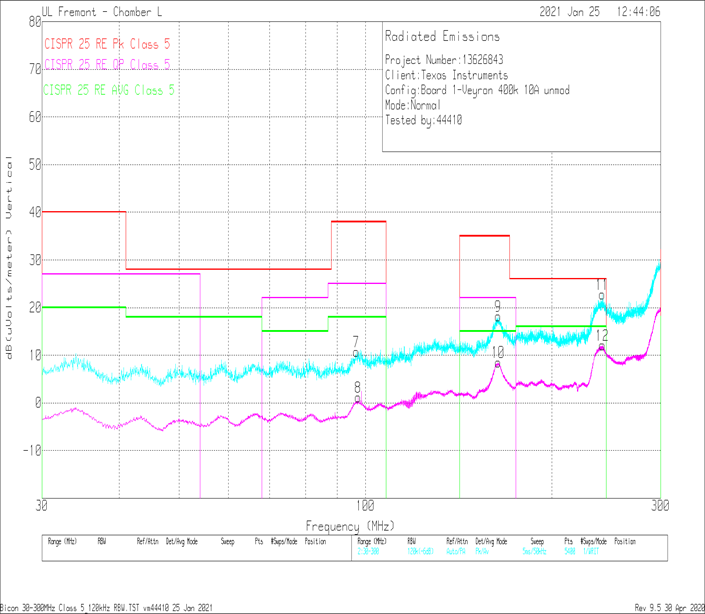

LM61480T-Q1 LM61495T-Q1 輻射 EMI 雙錐垂直與 CISPR25 5 類限值

V_OUT = 5V	F_SW = 400kHz	I_OUT = 10A
測試頻率：30MHz 至 300MHz

圖 8-46 輻射 EMI 雙錐垂直與 CISPR25 5 類限值

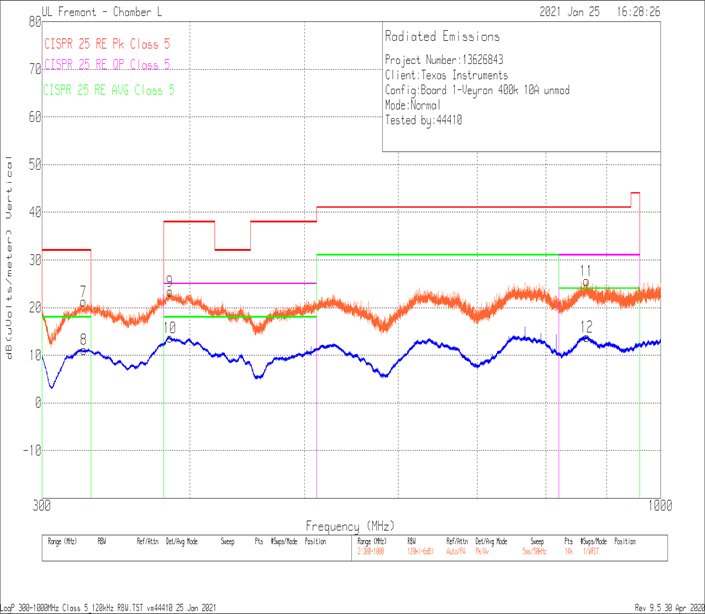

LM61480T-Q1 LM61495T-Q1 輻射 EMI 對數垂直與 CISPR25 5 類限值

V_OUT = 5V	F_SW = 400kHz	I_OUT = 10A
測試頻率：300MHz 至 1GHz

圖 8-48 輻射 EMI 對數垂直與 CISPR25 5 類限值

V_OUT = 5V	F_SW = 2.2MHz	I_OUT = 4A
測試頻率：150kHz 至 30MHz

圖 8-50 傳導 EMI 與 CISPR25 5 類限值（綠色：峰值信號，藍色：平均信號）

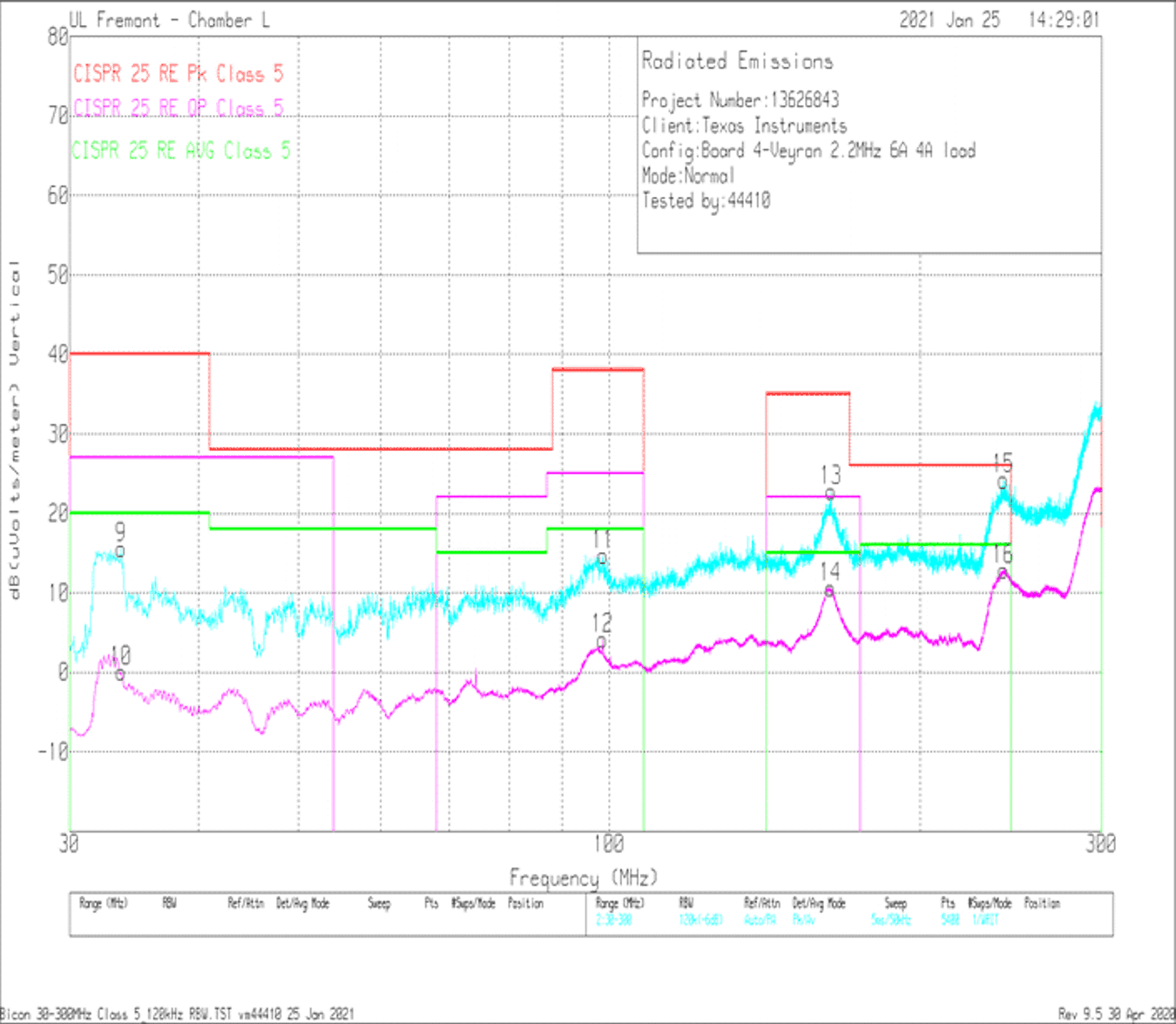

V_OUT = 5V	F_SW = 2.2MHz	I_OUT = 4A
測試頻率：30MHz 至 300MHz

圖 8-52 輻射 EMI 雙錐垂直與 CISPR25 5 類限值

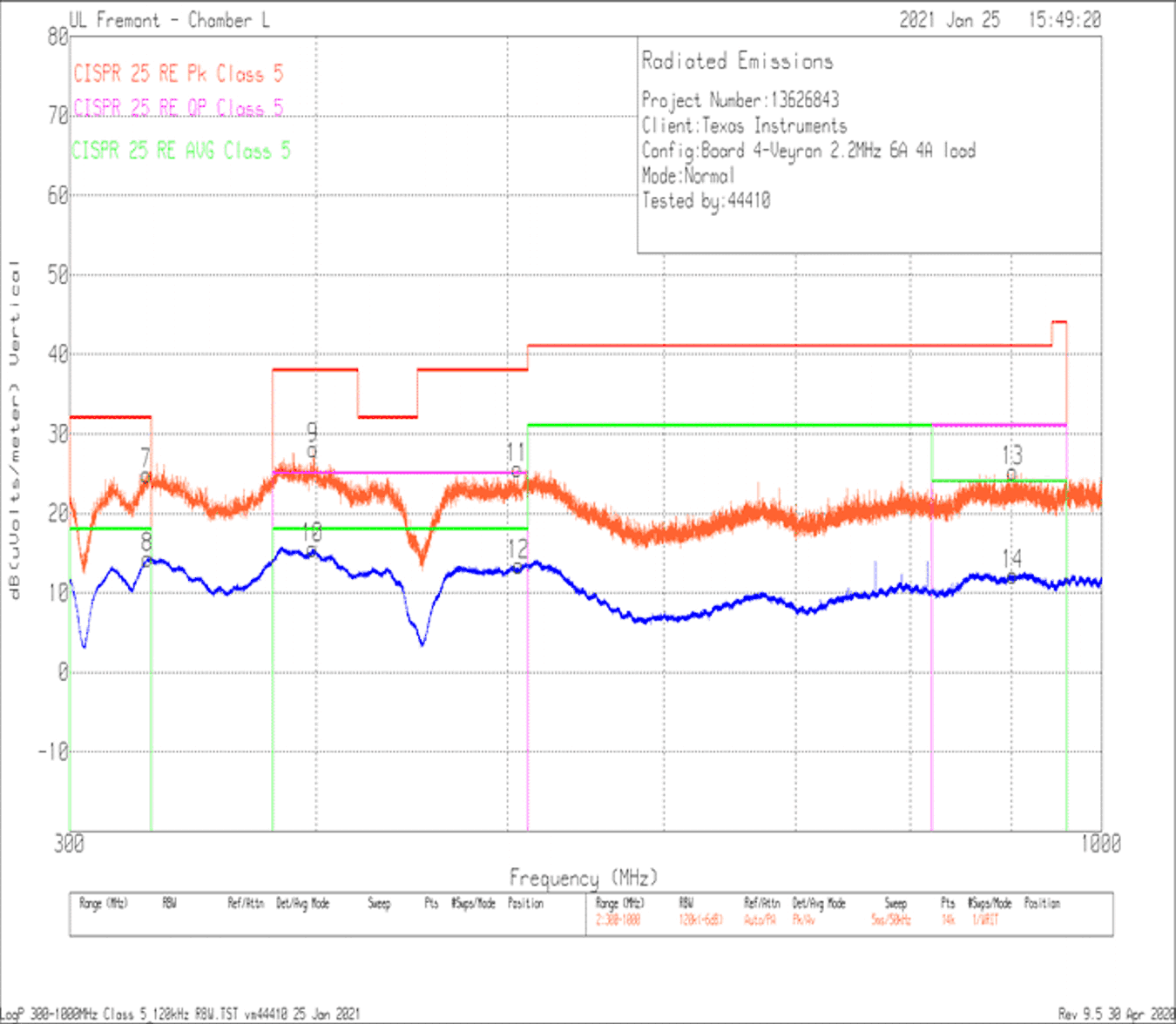

V_OUT = 5V	F_SW = 2.2MHz	I_OUT = 4A
測試頻率：300MHz 至 1GHz

圖 8-54 輻射 EMI 對數垂直與 CISPR25 5 類限值

表 8-4 典型應用曲線的 BOM

V_OUT	頻率	R_FBB	C_OUT	C_IN + C_HF	L	C_FF
3.3V	400kHz	43.2k?	4 × 47μF + 100μF 電解電容器+ 2 × 2.2μF	4 × 10μF + 2 × 470nF + 100μF 電解電容器	2.4μH (744325240)	22pF
5V	400kHz	24.9k?	4 × 47μF + 100μF 電解電容器+ 2 × 2.2μF	4 × 10μF + 2 × 470nF + 100μF 電解電容器	2.4μH (744325240)	22pF
3.3V	2.2MHz	43.2k?	2 × 47μF + 100μF 電解電容器+ 2 × 2.2μF	2 × 10μF + 2 × 470nF + 100μF 電解電容器	0.68μH (744373460068)	10pF
5V	2.2MHz	24.9k?	2 × 47μF + 100μF 電解電容器+ 2 × 2.2μF	2 × 10μF + 2 × 470nF + 100μF 電解電容器	0.68μH (744373460068)	10pF
