ZHCSI78E April 2000 – September 2014 LM6132 , LM6134
PRODUCTION DATA.
5 引腳配置和功能

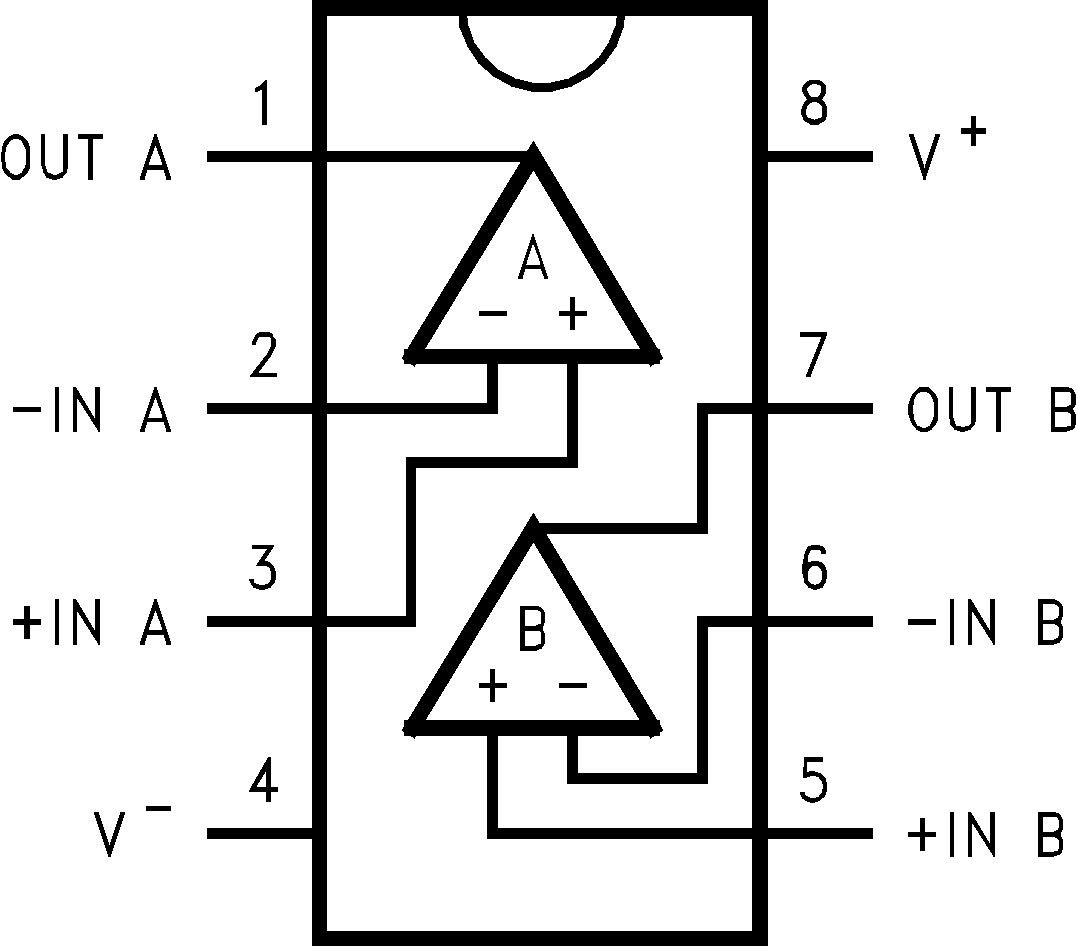

D 和 P 封裝
8 引腳 SOIC/PDIP
俯視圖

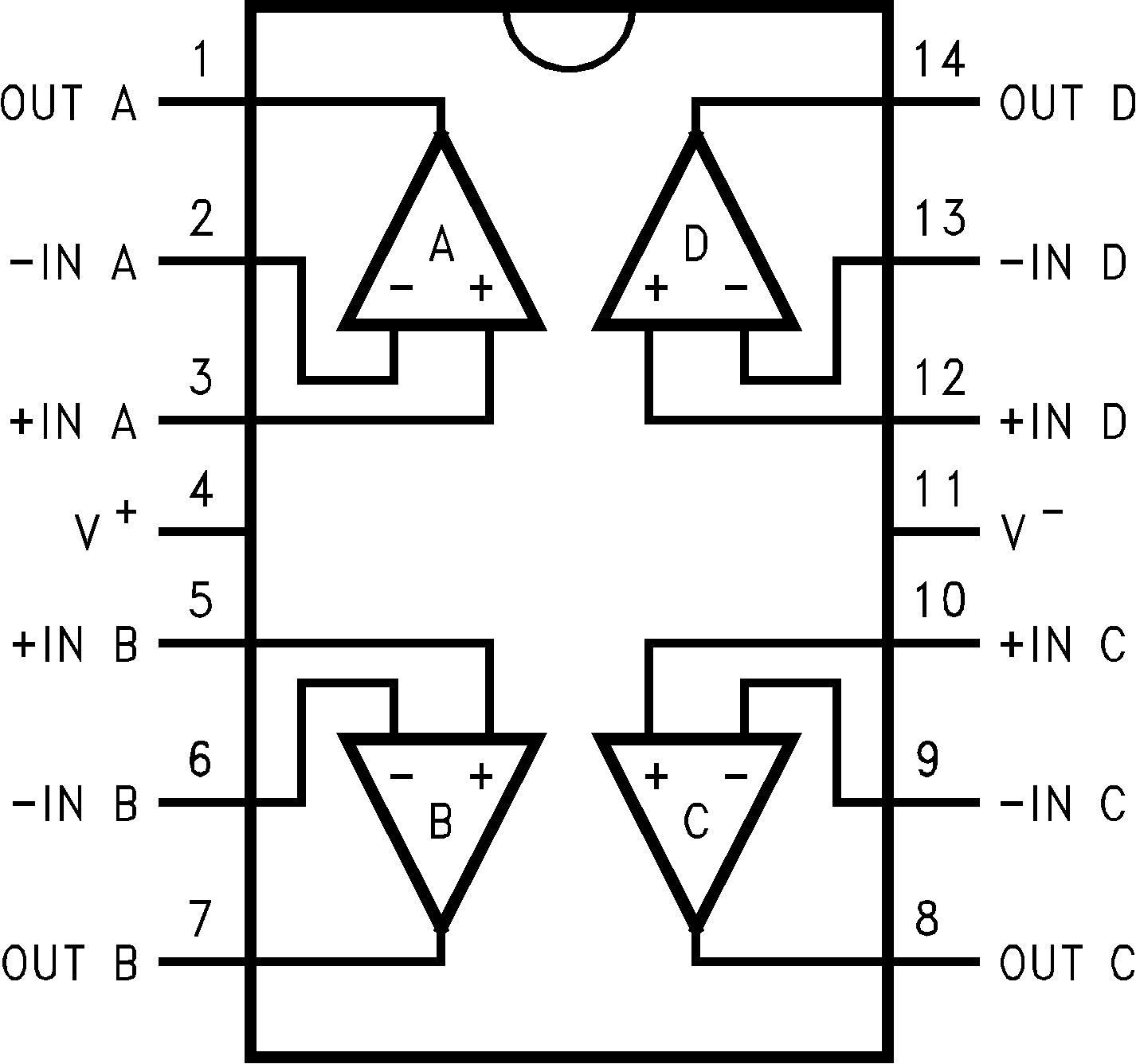

D 和 NFF 封裝
14 引腳 SOIC/PDIP
俯視圖
SOT-23 的
| 引腳 | I/O | 說明 | ||
|---|---|---|---|---|
| 名稱 | LM6132 | LM6134 | ||
| D/P | D/NFF0014A | |||
| -IN A | 2 | 2 | I | 通道 A 反相輸入 |
| +IN A | 3 | 3 | I | 通道 A 同相輸入 |
| -IN B | 6 | 6 | I | 通道 B 反相輸入 |
| +IN B | 5 | 5 | I | 通道 B 同相輸入 |
| -IN C | 9 | I | 通道 C 反相輸入 | |
| +IN C | 10 | I | 通道 C 同相輸入 | |
| -IN D | 13 | I | 通道 D 反相輸入 | |
| +IN D | 12 | I | 通道 D 同相輸入 | |
| OUT A | 1 | 1 | O | 通道 A 輸出 |
| OUT B | 7 | 7 | O | 通道 B 輸出 |
| OUT C | 8 | O | 通道 C 輸出 | |
| OUT D | 14 | O | 通道 D 輸出 | |
| V- | 4 | 11 | I | 負電源 |
| V+ | 8 | 4 | I | 正電源 |
