3 說明
LM5164 同步降壓轉換器用于在寬輸入電壓范圍內進行調節，從而最大限度地減少對外部浪涌抑制組件的需求。50ns 的最短可控導通時間有助于實現較大的降壓比，支持從 48V 標稱輸入到低電壓軌的直接降壓轉換，從而降低系統的復雜性并減少解決方案成本。LM5164 在輸入電壓突降至 6V 時，能夠根據需要以接近 100% 的占空比工作，因此非常適合具有寬輸入電源電壓范圍的工業和高電芯數電池包應用。
LM5164 具有集成式高側和低側功率 MOSFET，可提供高達 1A 的輸出電流。恒定導通時間 (COT) 控制架構可提供幾乎恒定的開關頻率，具有出色的負載和線路瞬態響應。LM5164 的其他特性包括超低 IQ 和二極管仿真模式運行（可實現高輕負載效率）、創新的峰值和谷值過流保護、集成式 VCC 輔助電源和自舉二極管、精密使能和輸入 UVLO 以及具有自動恢復功能的熱關斷保護。開漏 PGOOD 指示器提供時序控制、故障報告和輸出電壓監視功能。LM5164 采用熱增強型 8 引腳 SO PowerPAD? 封裝。1.27mm 引腳間距可以為高電壓應用提供足夠的間距。
LM5164 采用熱增強型 8 引腳 SO PowerPAD? 封裝。該器件的 1.27mm 引腳間距可以為高電壓應用提供足夠的間距。
(1) 有關更多信息，請參閱節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

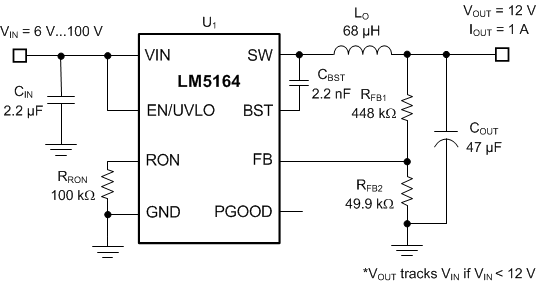

典型應用
典型應用效率，VOUT = 12V
