3 說明
LM5012 非同步降壓轉換器用于在寬輸入電壓范圍內進行調節，從而盡可能減少對外部浪涌抑制元件的需求。50ns 的最短可控導通時間有助于實現較大的降壓轉換比，支持從 48V 標稱輸入到低電壓軌的直接降壓轉換，從而降低系統的復雜性并減少解決方案成本。LM5012 在輸入電壓突降至 6V 時能夠根據需要以接近 100% 的占空比繼續工作，因而是高性能工業應用的理想選擇。
LM5012 具有集成式高側功率 MOSFET，可提供高達 2.5A 的輸出電流。恒定導通時間 (COT) 控制架構可提供幾乎恒定的開關頻率，具有出色的負載和線路瞬態響應。LM5012 的其他特性包括超低 IQ 和創新的峰值過流保護、集成式 VCC 偏置電源和自舉二極管、精密使能和輸入 UVLO 以及具有自動恢復功能的熱關斷保護。開漏 PGOOD 指示器可提供進行定序、故障報告和輸出電壓監視功能。
LM5012 采用 8 引腳 SO PowerPAD? 集成電路封裝。該器件的 1.27mm 引腳間距可以為高電壓應用提供足夠的間距。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM5012 | DDA（SO PowerPAD，8） | 4.89mm × 3.90mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
典型應用

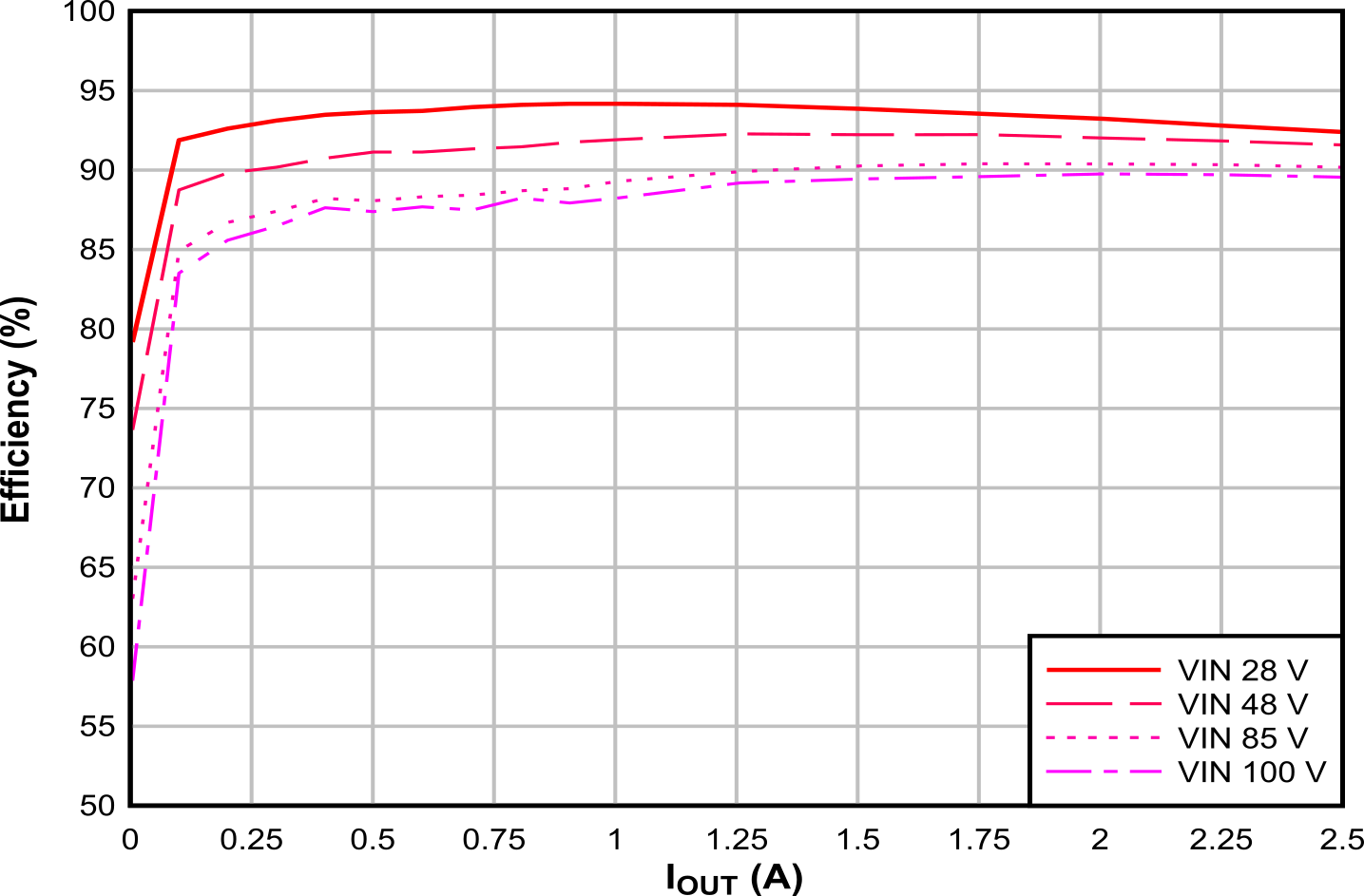

典型應用效率，VOUT = 12V
