ZHCSIU0E February 2000 – March 2025 LM4051-N
PRODUCTION DATA
圖 8-4 有界放大器可減少飽和引起的延遲,并可防止后續級損壞。標稱鉗位電壓為 ±VO(LM4051-N 的反向擊穿電壓)+2 二極管 VF。

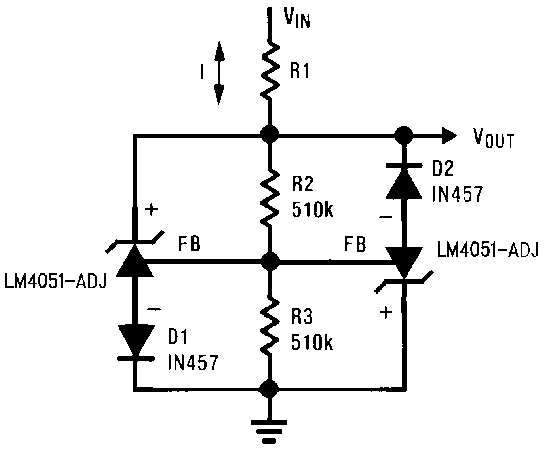

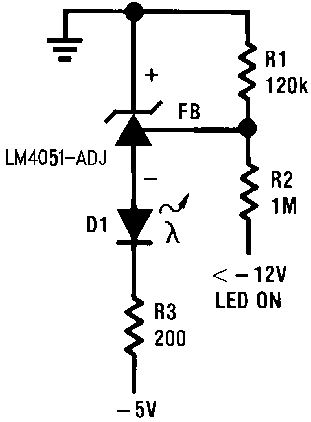

圖 8-5 電壓電平檢測器
圖 8-6 電壓電平檢測器

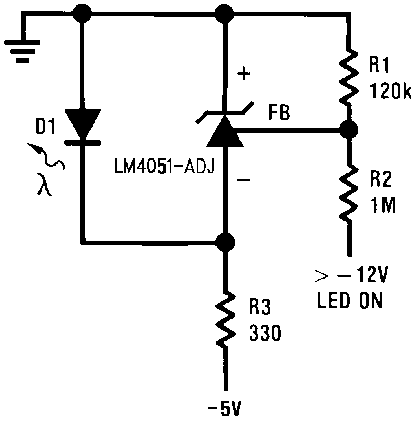

圖 8-7 快速正鉗位 2.4V + VD1

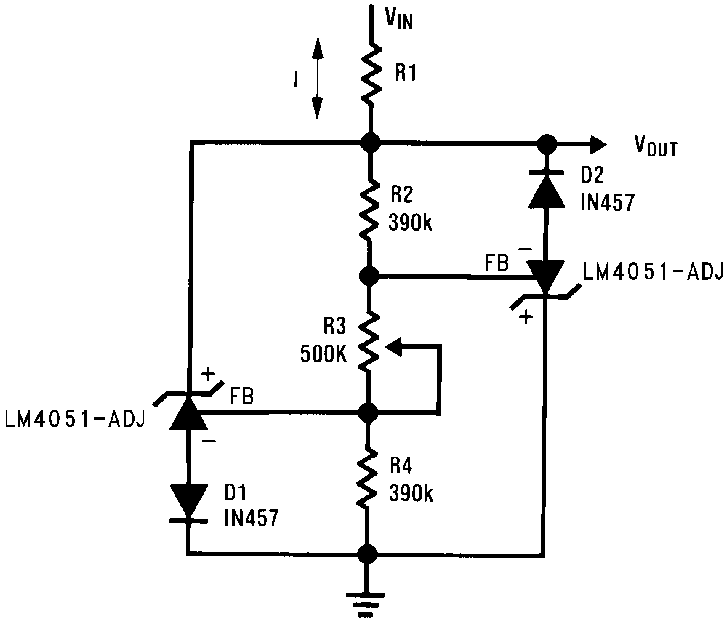

圖 8-8 雙向鉗位 ±2.4V

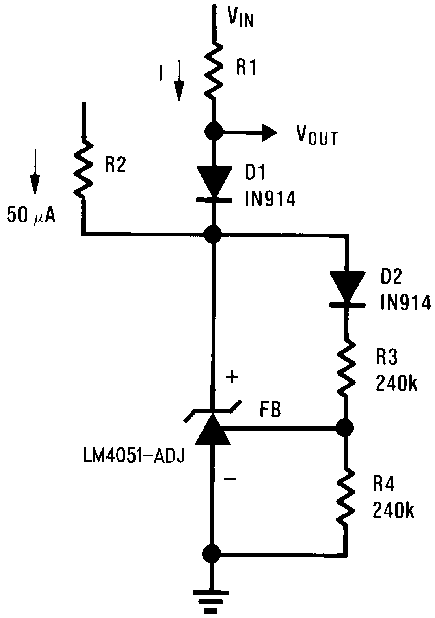

圖 8-9 雙向可調節鉗位 ±18V 到 ±2.4V

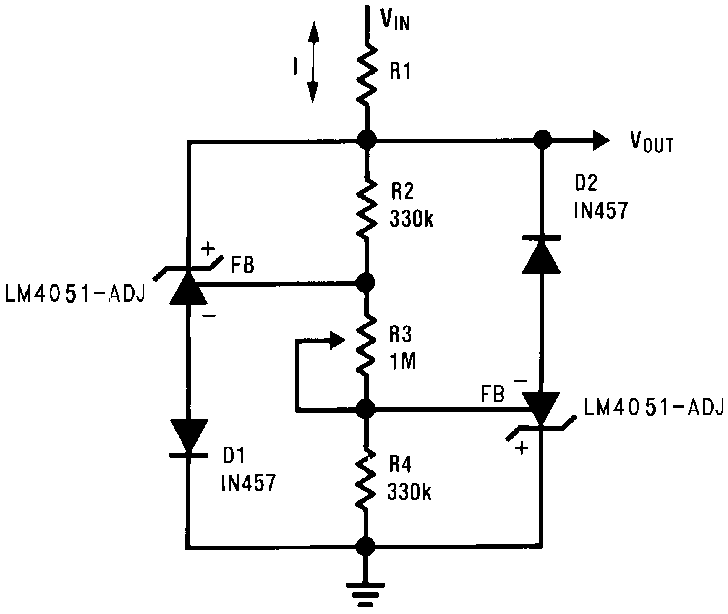

圖 8-10 雙向可調節鉗位 ±2.4V 到 ±6V

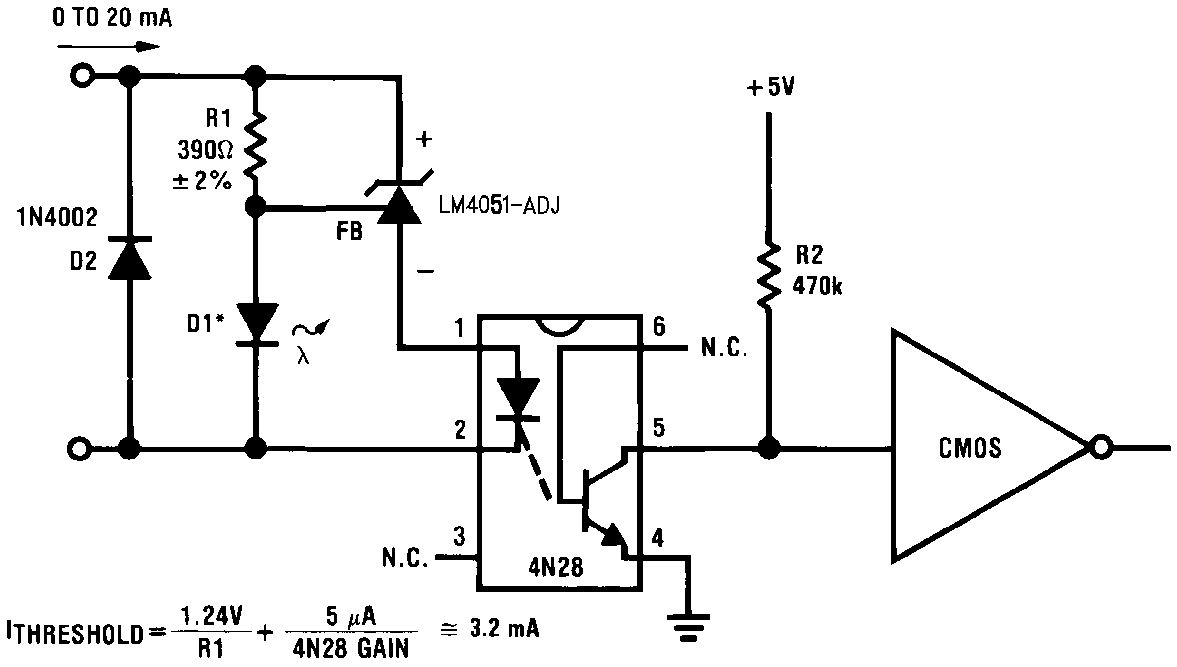

圖 8-11 簡單的浮動電流檢測器
圖 8-13 精密浮動電流檢測器

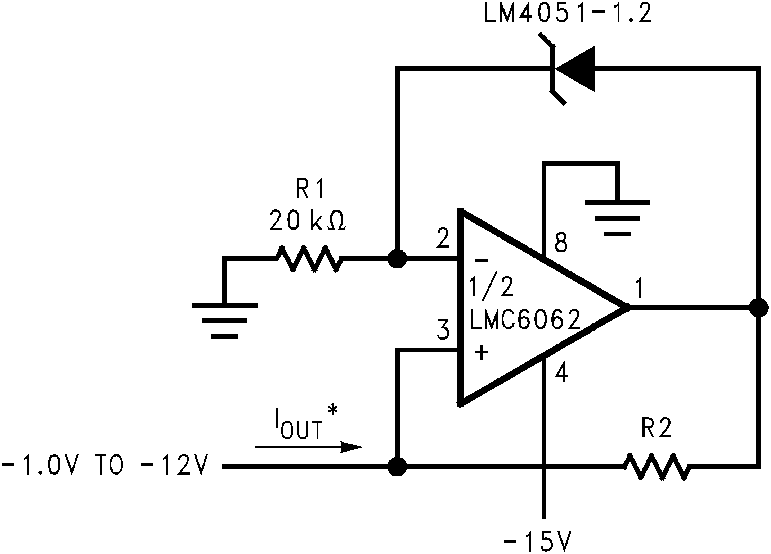

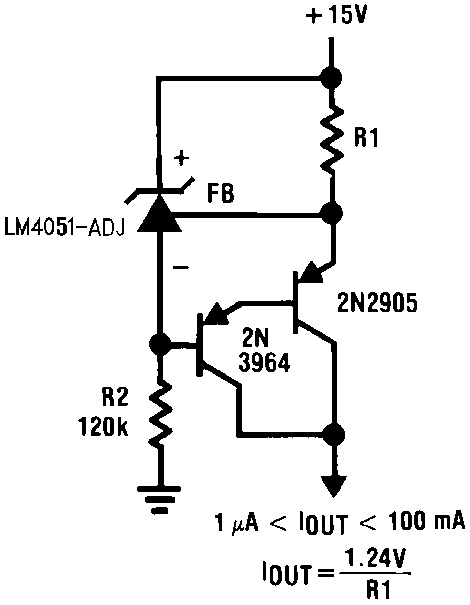

圖 8-14 1μA 至 1mA 的精密電流源

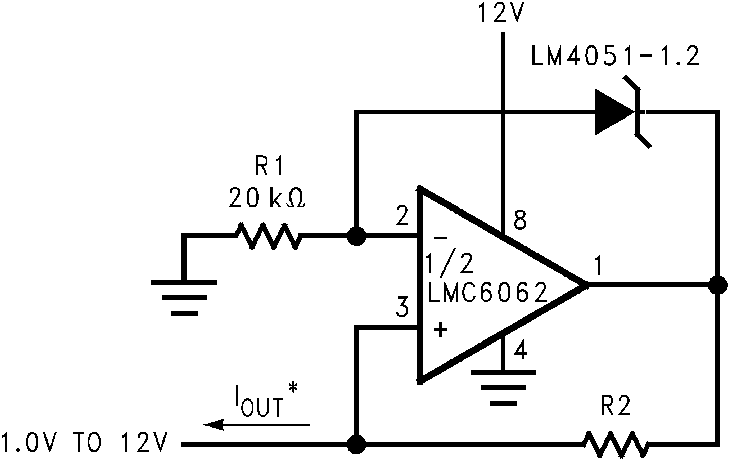

圖 8-15 1μA 至 1mA 的精密電流源
