7.1.2.1 具有遲滯功能的反相比較器

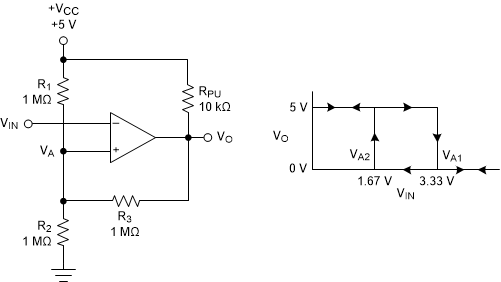

具有遲滯功能的反相比較器需要一個以比較器電源電壓 (VCC) 為基準的三電阻器網絡，如圖 7-3 所示。
圖 7-3 具有遲滯功能的反相配置輸出為高電平和低電平時的等效電阻器網絡如圖 7-3 所示。請注意，當輸出為高電平時，應考慮將 RPU 與 R3 串聯。RPU 應至少比 R3 小 10 倍。

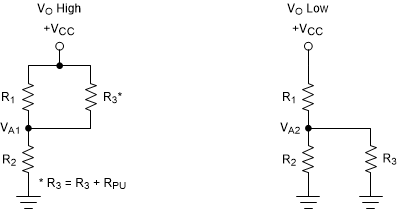

圖 7-4 反相配置電阻器等效網絡當 VIN 小于 VA 時，輸出電壓為高電平（為簡單起見，假設 VO 切換至與 VCC 一樣高）。三電阻器網絡可以表示為 R1 || R3 與 R2 串聯，如圖 7-4 所示。
下面的方程式 1 定義了從高電平轉換到低電平的跳變電壓 (VA1)。
方程式 1.
當 VIN 大于 VA 時，輸出電壓較低。在這種情況下，三電阻器網絡可以表示為 R2 || R3 與 R1 串聯，如方程式 2 所示。
使用方程式 2 定義從低電平轉換到高電平的跳變電壓 (VA2)。
方程式 2.
方程式 3 定義了網絡提供的總遲滯。
方程式 3.
