ZHCSQN4AE August 1975 – September 2025 LM124 , LM124A , LM224 , LM224A , LM224K , LM224KA , LM2902 , LM2902B , LM2902BA , LM2902K , LM2902KAV , LM2902KV , LM324 , LM324A , LM324B , LM324BA , LM324K , LM324KA
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 相關產品
- 5 引腳配置和功能
-
6 規格
- 6.1 絕對最大額定值
- 6.2 ESD 等級
- 6.3 建議運行條件
- 6.4 熱性能信息
- 6.5 LM324B 和 LM324BA 的電氣特性
- 6.6 LM2902B 和 LM2902BA 的電氣特性
- 6.7 LM324、LM324K、LM224、LM224K 和 LM124 的電氣特性
- 6.8 LM2902、LM2902K、LM2902KV 和 LM2902KAV 的電氣特性
- 6.9 LM324A、LM324KA、LM224A、LM224KA 和 LM124A 的電氣特性
- 6.10 運行條件
- 6.11 典型特性：LM324B 和 LM2902B
- 6.12 典型特性：B 和 BA 版本以外的所有器件
- 7 參數測量信息
- 8 詳細說明
- 9 應用和實現
- 10器件和文檔支持
- 11修訂歷史記錄
- 12機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|14
- PW|14
- N|14
- NS|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
9.4.2 布局示例

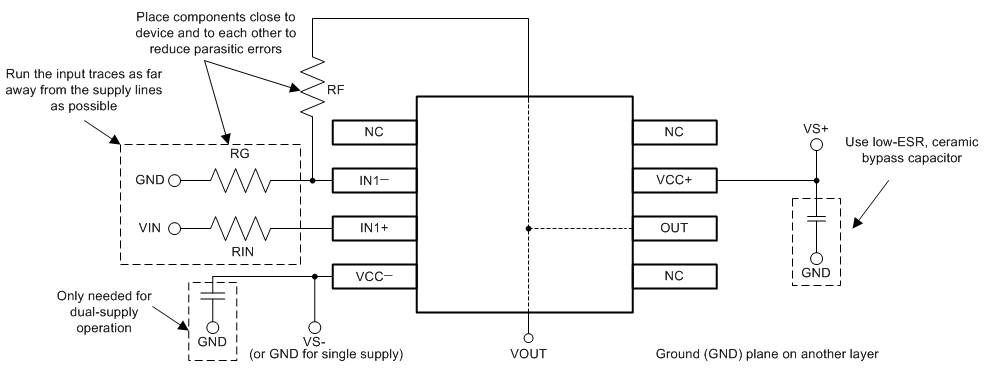

圖 9-3 同相配置的運算放大器電路板布局
圖 9-4 同相配置的運算放大器原理圖
