ZHCS531G September 2007 – January 2018 LM3103
PRODUCTION DATA.
3 說明
LM3103 同步整流降壓轉換器 具有 實現低成本高效率的降壓穩壓器所需的全部功能?？蔀樨撦d提供 0.75A 及低至 0.6V 的輸出電壓。雙 N 溝道同步 MOSFET 同步開關允許使用少量組件，從而降低復雜性，并最大限度地減少布板尺寸。
LM3103 不同于大多數其他 COT 穩壓器，因為它不依賴輸出電容器 ESR 來獲得穩定性，專為與陶瓷及其他 ESR 極低的輸出電容器完美配合工作而設計。它無需環路補償，從而實現快速負載瞬態響應，并簡化電路實現。由于輸入電壓和導通時間之間呈反比關系，因此在線路發生變化時，器件的工作頻率幾乎保持恒定。通過外部編程，工作頻率可高達 1MHz。保護 特性 包括 VCC 欠壓鎖定、輸出過壓保護、熱關斷和柵極驅動欠壓鎖定。LM3103 采用熱增強型 HTSSOP-16 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM3103 | HTSSOP-16 | 5.00 mm × 4.40 mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

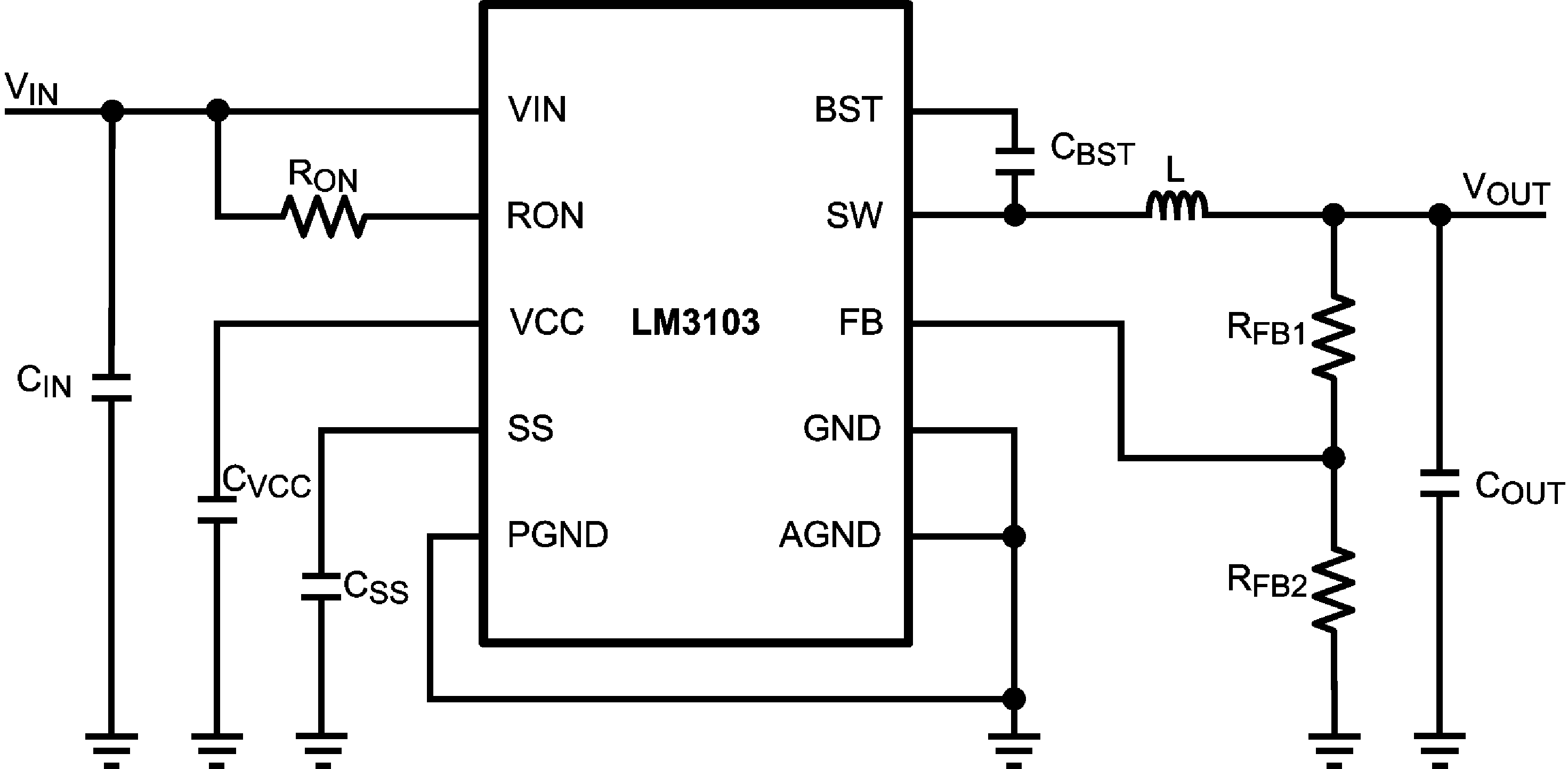

典型應用原理圖
