1 特性
- 集成 42V、330mΩ N 溝道 MOSFET
- 6V 至 42V 的超寬輸入電壓范圍
- 低至 1.225V 的可調節輸出電壓
- 1.5% 反饋基準精度
- 可使用單個電阻器在 50kHz 至 1MHz 之間調節工作頻率
- 主從頻率同步
- 可調節軟啟動
- 仿真的電流模式控制架構
- 寬帶寬誤差放大器
- 內置保護
- HTSSOP-16EP（外露焊盤）
- 使用 LM25575 并借助 WEBENCH® 電源設計器創建定制設計
2 應用
- 工業
3 說明
LM25575 是一款易于使用的降壓穩壓器，借助該器件，設計工程師可使用最少組件設計和優化可靠的電源。LM25575 的工作輸入電壓范圍為 6V 至 42V，并且集成有一個 330mΩ N 溝道 MOSFET，可提供 1.5A 的連續輸出電流。該穩壓器采用仿真的電流模式架構，兼具固有的線路穩定度、出色的負載瞬態響應以及簡化的環路補償特性，不存在電流模式穩壓器中常會出現的低占空比限制。工作頻率可在 50kHz 至 1MHz 范圍內進行調節，從而實現尺寸和效率優化。為降低 EMI，LM(2)557x 系列的多款 IC 可通過頻率同步引腳實現自同步或同步到外部時鐘。LM25575 具備逐周期電流限制、短路保護、熱關斷以及遠程關斷等特性，從而確保穩健性。該器件采用功耗增強型 HTSSOP-16 封裝，并且配有用于散熱的裸露芯片連接焊盤。LM25575 受整套的 WEBENCH®在線設計工具支持。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM25575 | HTSSOP (16) | 5.00mm x 4.40mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

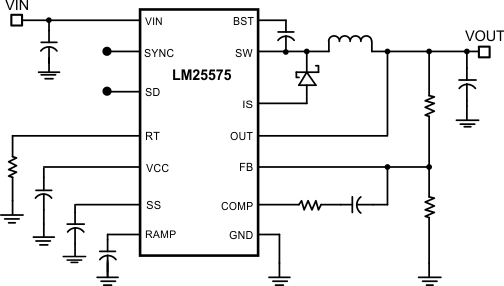

簡化應用電路原理圖
