1 特性
- 多功能同步降壓直流/直流控制器
- 寬輸入電壓范圍為 6V 至 42V
- 可調節輸出電壓范圍為 0.8V 至 40V
- 符合 EN55022/CISPR 22 EMI 標準
- 無損 RDS(on) 或分流電流感應
- 開關頻率范圍為 100kHz 至 1MHz
- 同步輸入和同步輸出能力
- 40ns 最短導通時間，可實現高 VIN/VOUT 比率
- 140ns 最短關閉時間，以實現低壓差
- 具有 ±1% 反饋精度的 0.8V 基準
- 適用于標準 VTH MOSFET 的 7.5V 柵極驅動器
- 14ns 自適應死區時間控制
- 2.3A 拉電流和 3.5A 灌電流能力
- 針對預偏置啟動的低側軟啟動
- 可調軟啟動或可選電壓跟蹤
- 快速線路和負載瞬態響應
- 具有線路前饋的電壓模式控制
- 高增益帶寬誤差放大器
- 精密使能端輸入和漏極開路電源正常指示器（用于排序和控制）
- 固有保護 特性 可實現穩健設計
- 間斷模式過流保護
- 具有遲滯的輸入 UVLO
- VCC 和柵極驅動 UVLO 保護
- 具有遲滯的熱關斷保護
- 具有可濕性側面的 VQFN-20 封裝
- 使用 LM25145 并借助 WEBENCH® 電源設計器創建定制設計
2 應用
- 電信基礎設施
- 工廠自動化
- 測試與測量
- 工業電機驅動
3 說明
LM25145 42V 同步降壓控制器旨在對會發生高壓瞬變的高輸入電壓源或輸入電源軌的電壓進行調節，從而最大限度地減少對外部浪涌抑制組件的需求。40ns 的高側開關最短導通時間有助于獲得較大的降壓比，支持從 24V 標稱輸入到低電壓軌的直接降壓轉換，從而降低系統的復雜性并減少解決方案成本。LM25145 在輸入電壓突降至 6V 時，仍能根據需要以接近 100% 的占空比繼續工作，因此非常適用于高性能工業控制、機器人、數據通信和射頻功率放大器 應用。
強制 PWM (FPWM) 模式運行可以消除頻率變化以最大程度地降低 EMI，而用戶可選的二極管仿真功能則可以降低輕負載條件下的電流消耗。逐周期過流保護可通過測量低側 MOSFET 上的壓降或使用可選電流感應電阻器來實現。高達 1MHz 的可調開關頻率可同步至外部時鐘源，以消除噪聲敏感應用中的 拍頻。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM25145 | VQFN (20) | 3.50mm × 4.50mm |
- 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

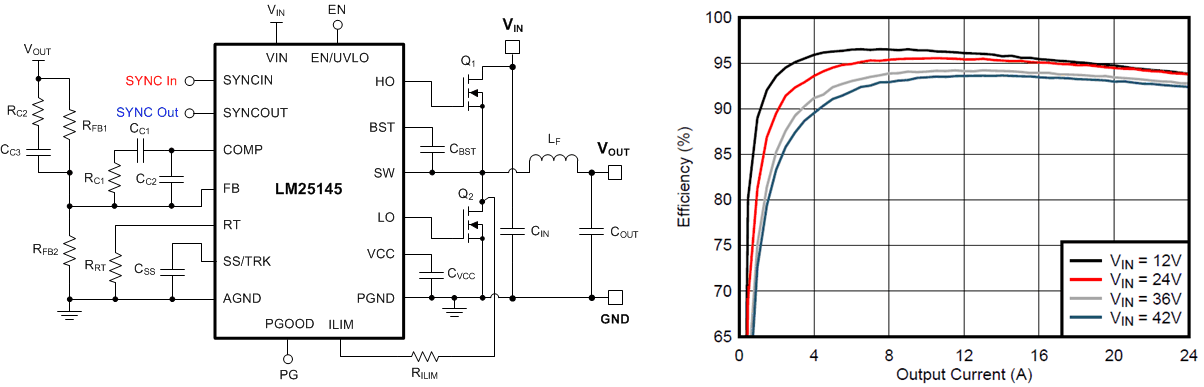

典型應用電路和效率性能，VOUT = 5V，F(xiàn)SW = 225kHz
