ZHCS535M February 2013 – October 2020 LM22679 , LM22679-Q1
PRODUCTION DATA
Vin = 12 V, TJ = 25°C (unless otherwise specified)
Figure 6-1 Efficiency vs IOUT and VIN (VOUT = 3.3 V)

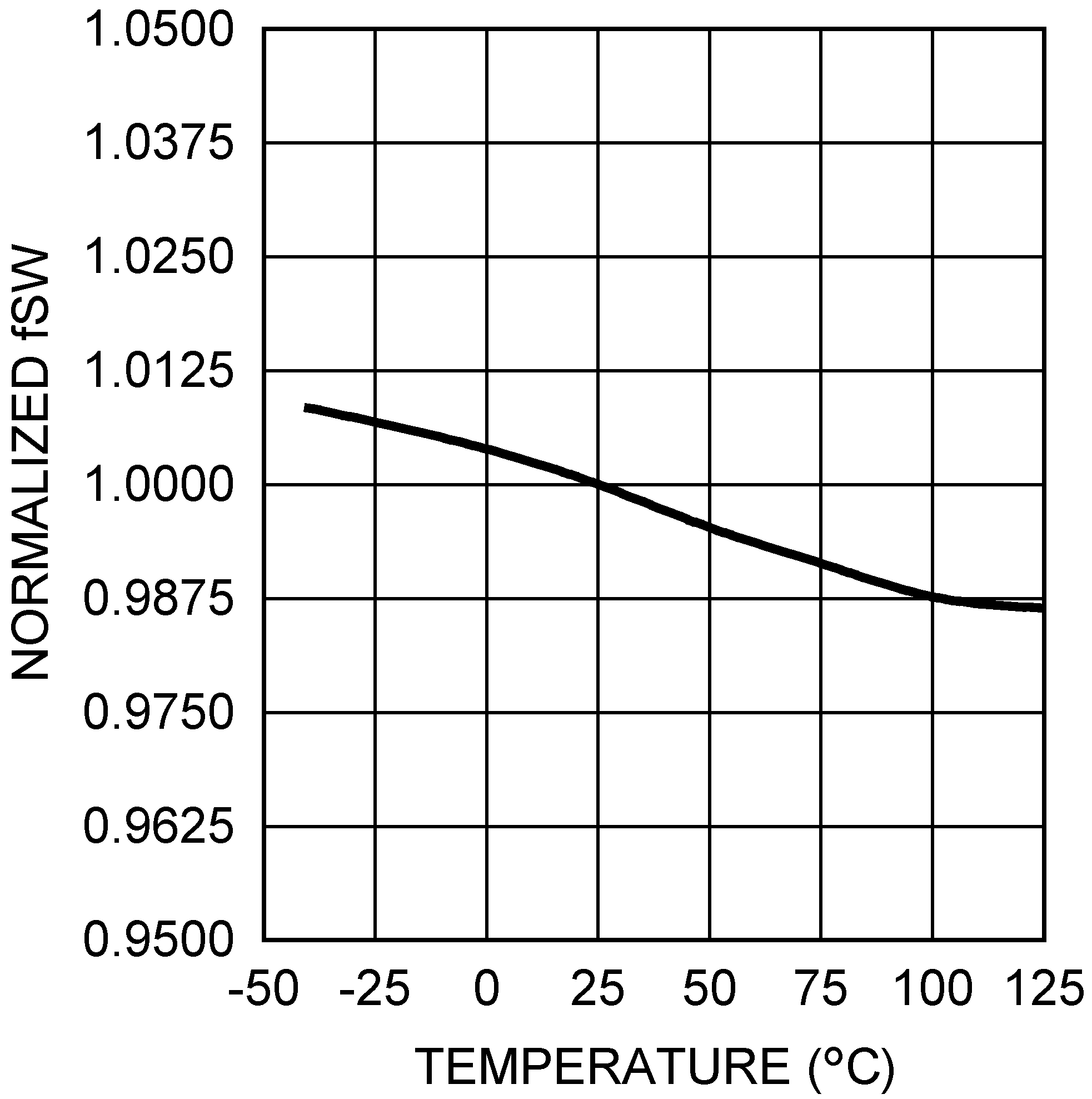

Figure 6-3 Normalized Switching Frequency vs Temperature

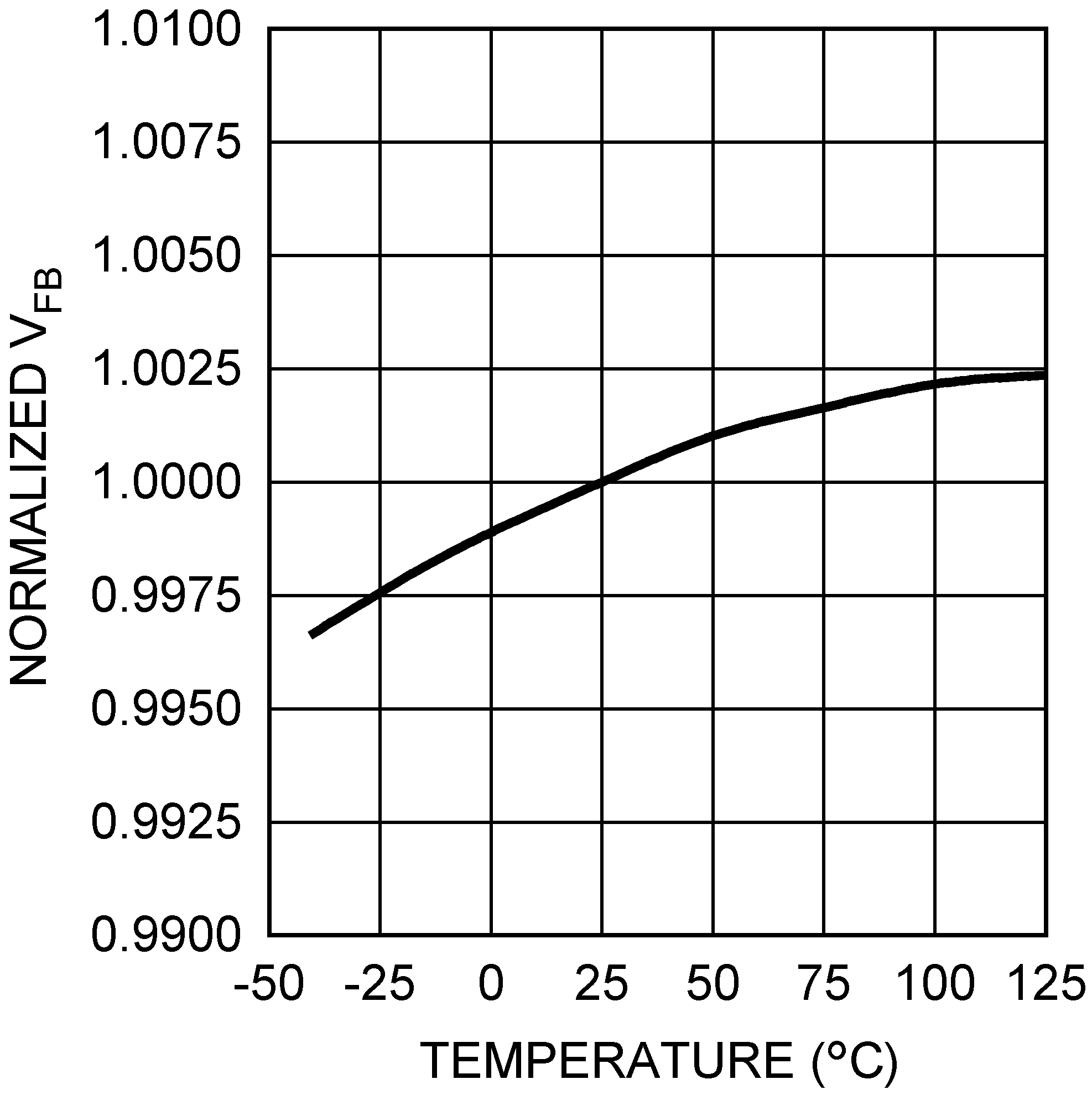

Figure 6-5 Normalized Feedback Voltage vs Temperature

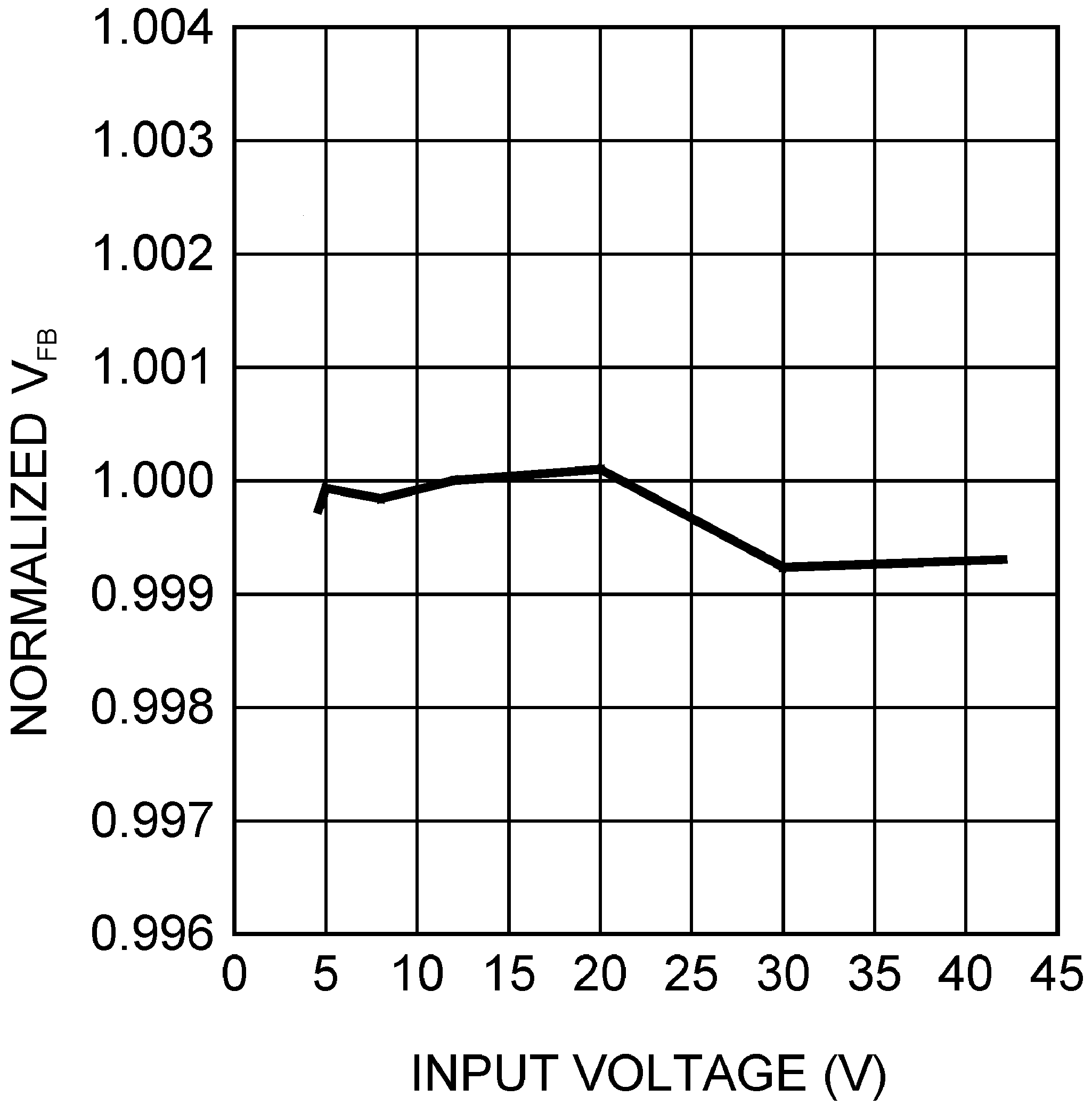

Figure 6-7 Normalized Feedback Voltage vs Input Voltage
Figure 6-9 Current Limit vs IADJ Resistor

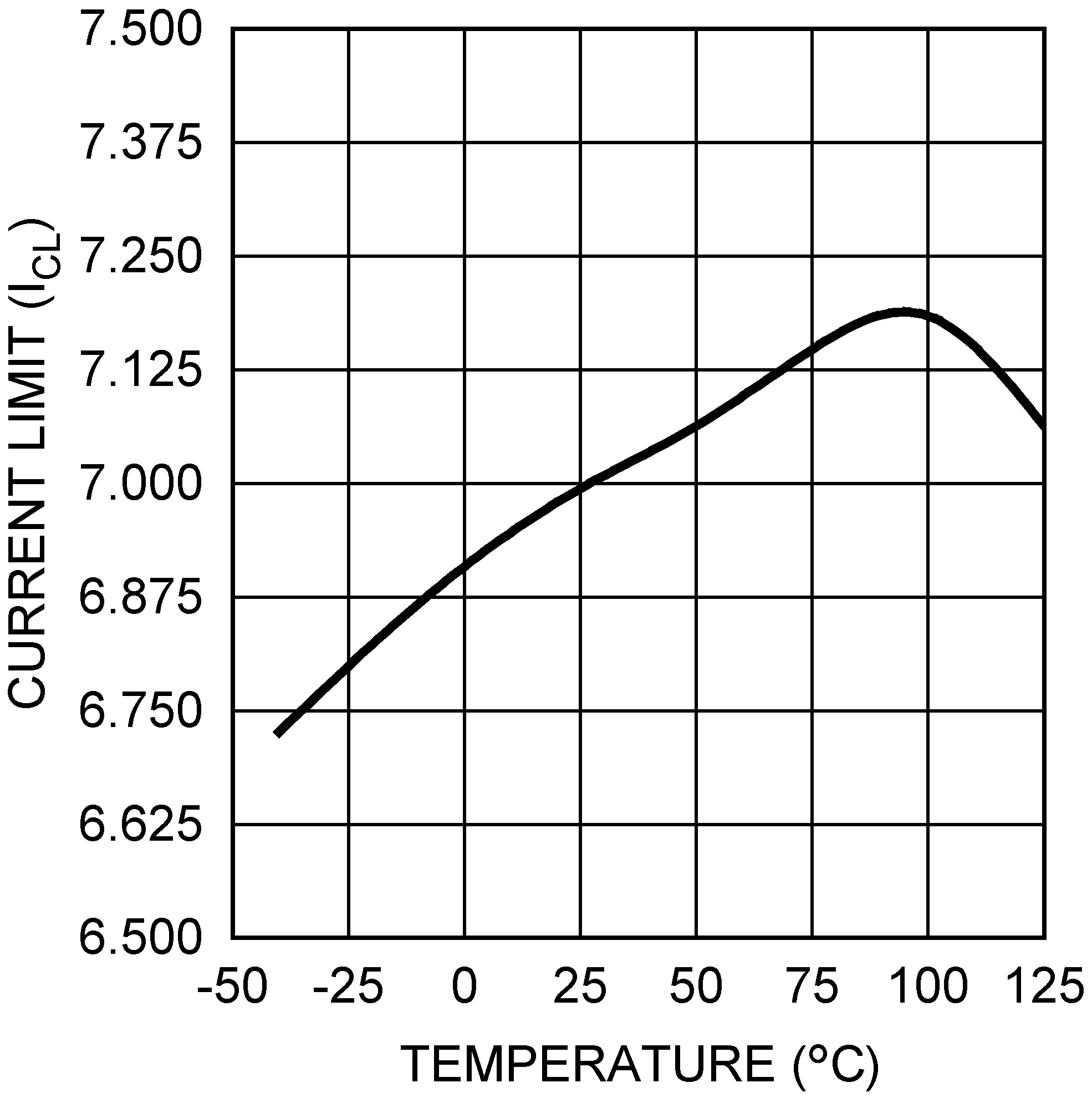

Figure 6-2 Current Limit vs Temperature

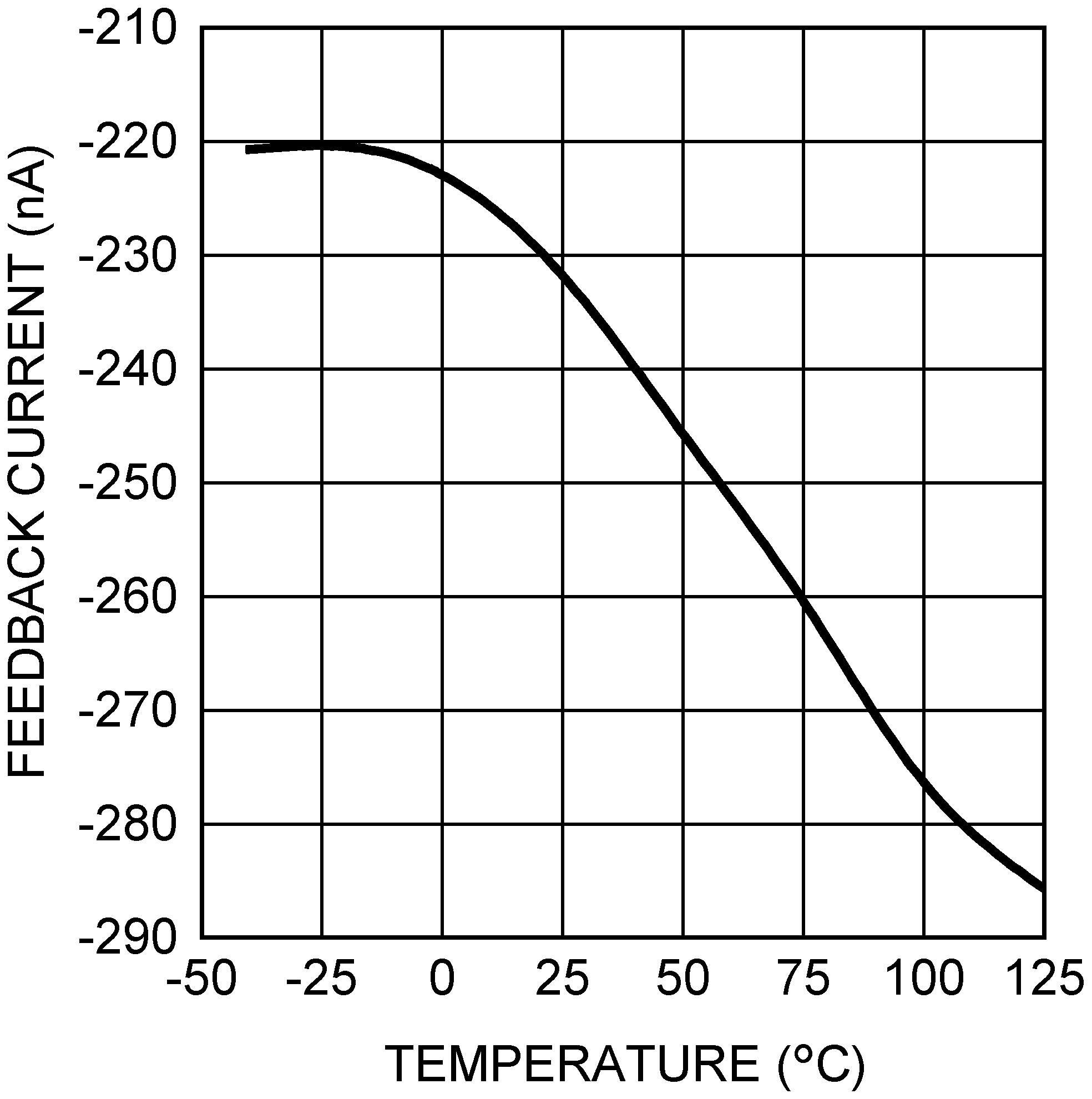

Figure 6-4 Feedback Bias Current vs Temperature

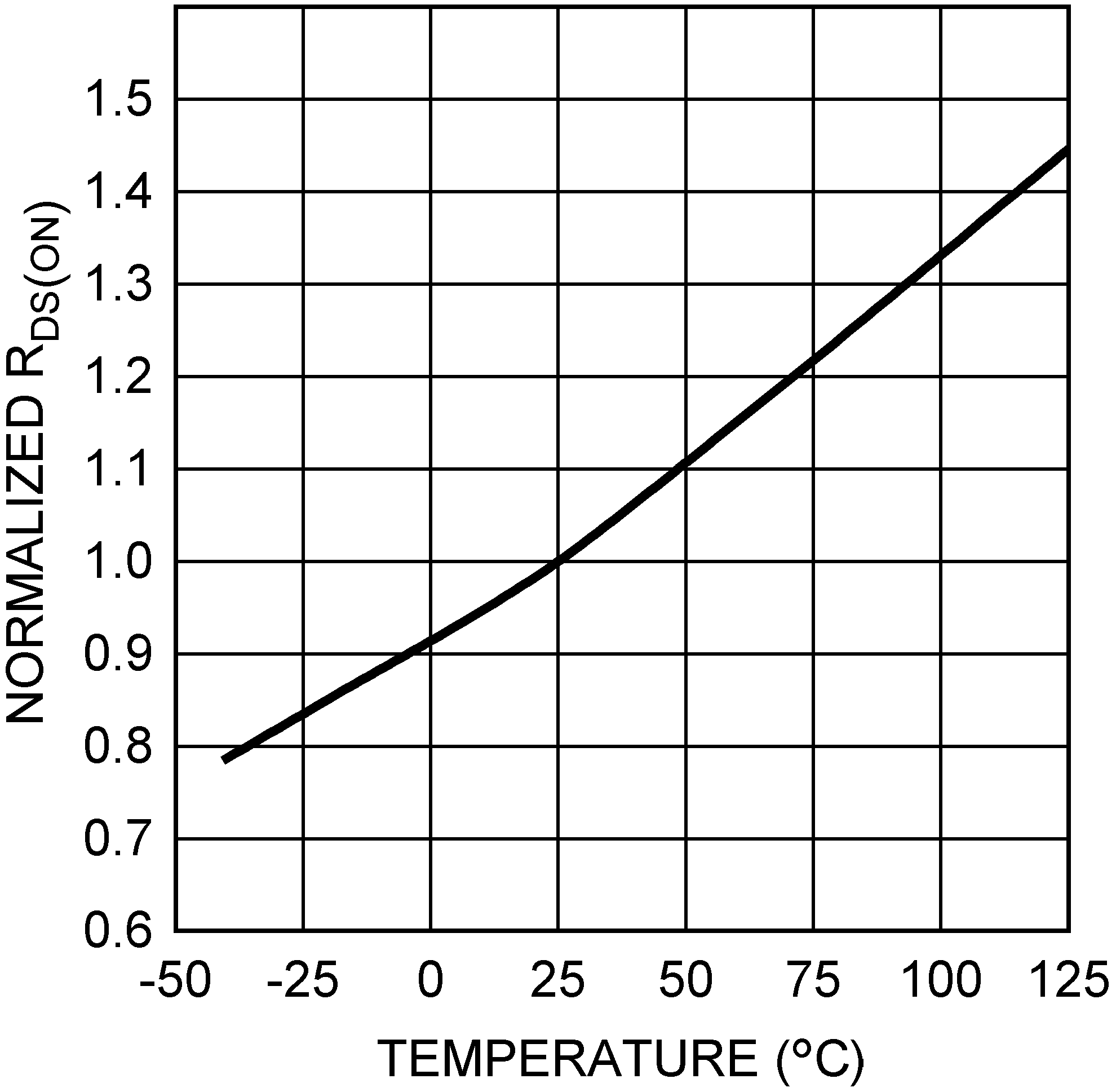

Figure 6-6 Normalized RDS(ON) vs Temperature

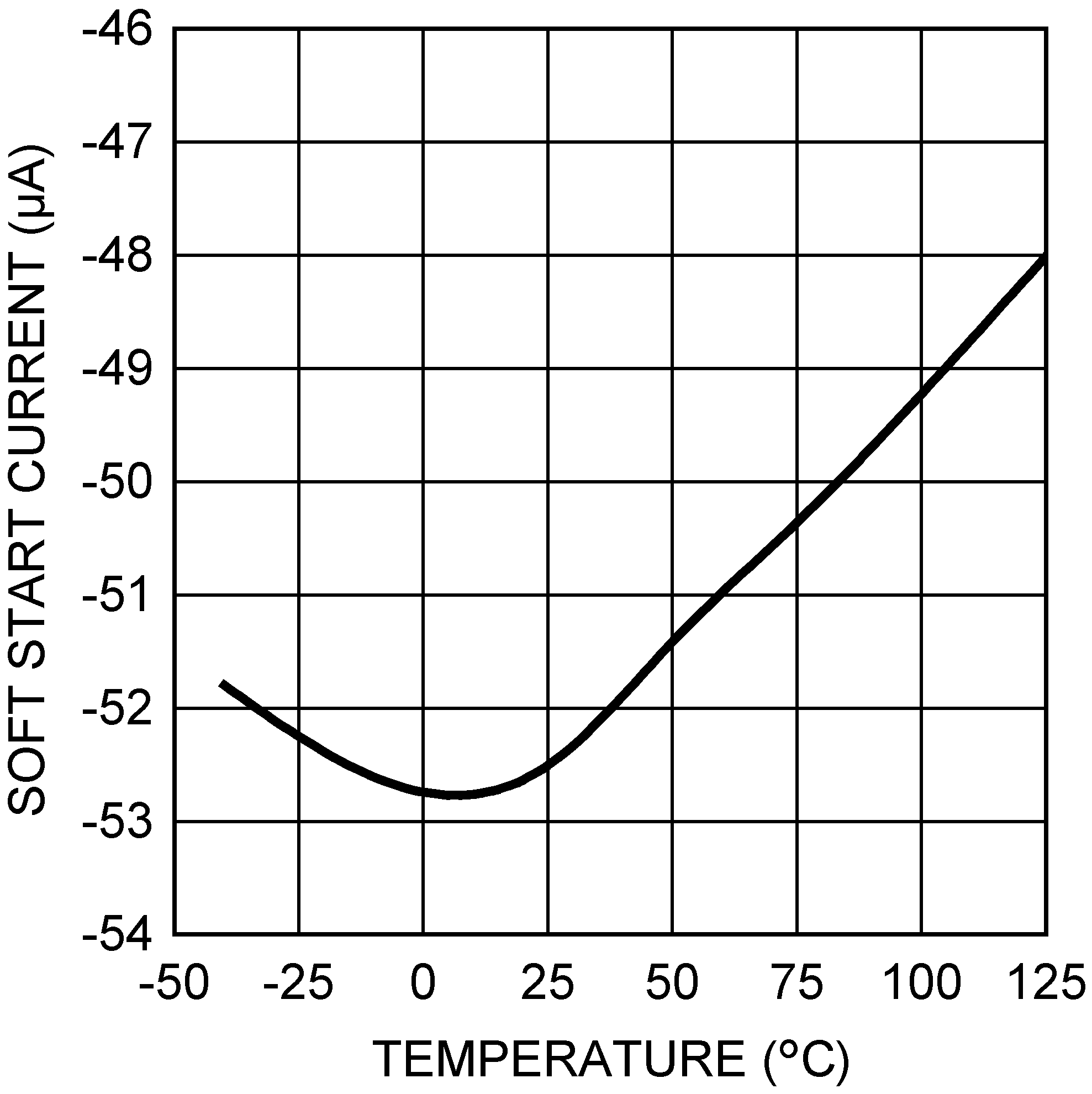

Figure 6-8 Soft-Start Current vs Temperature
