10.2.2 詳細設計過程

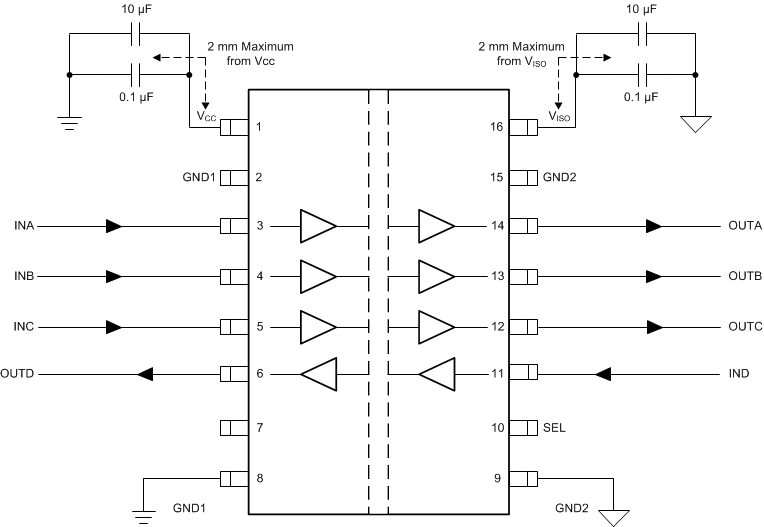

這些器件只需外部旁路電容器即可工作。這些低 ESR 陶瓷旁路電容器必須盡可能靠近焊盤放置。
VCC 電源輸入為隔離式數據通道和隔離式直流/直流轉換器供電?？墒褂?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="#T4766225-23">Equation1計算初級側的總功率預算。
Equation1. ICC = (VISO × IISO) / (η × VCC) + Iinpx
其中
- ICC 是主電源所需的總電流。
- VISO 是隔離式電源電壓。
- IISO 是隔離式電源電壓上的外部負載。
- η 是效率。
- VCC 是電源電壓。
- Iinpx 是以特定數據速率切換數據通道時隔離式數據通道和電源轉換器獲取的總電流。Topic Link Label7.9 表中展示了該數據。
