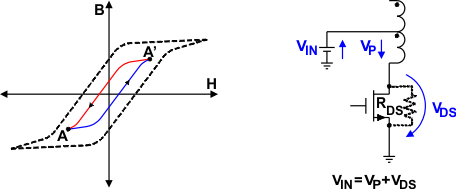

圖 7-4 展示了推挽式轉換器的理想磁化曲線,其中 B 為磁通密度,H 為磁場強度。當 Q1 導通時,磁通量被從 A 推至 A',而當 Q2 導通時,磁通量被從 A' 拉回至 A。磁通量差以及因此產生的磁通密度差與初級電壓 VP 和初級電壓施加時間 tON 的乘積成正比:B ? VP × tON。
圖 7-4 通過 RDS(on) 的正溫度系數進行的磁芯磁化和自調節該伏秒(V-t)乘積非常重要,因為該乘積決定了每個開關周期內的磁芯磁化強度。如果兩個相位的 V-t 乘積不相同,則磁通密度擺動不平衡會導致偏離 B-H 曲線的原點。如果沒有恢復平衡,則偏移在每個后續周期中都會增加,并且變壓器會緩慢地向飽和區域移動。
