3 說明
ISO7710 器件是一款高性能單通道數字隔離器，可提供符合 UL 1577 的 5000VRMS（DW 封裝）和 3000VRMS（D 封裝）隔離額定值。此器件還通過了 VDE、TUV、CSA 和 CQC 認證。
在隔離互補金屬氧化物半導體 (CMOS) 或者低電壓互補金屬氧化物半導體 (LVCMOS) 數字 I/O 的同時，ISO7710 器件還可提供高電磁抗擾度和低輻射，同時具備低功耗特性。隔離通道的邏輯輸入和輸出緩沖器由雙電容二氧化硅 (SiO2) 絕緣柵相隔離。如果輸入功率或信號出現損失，不帶后綴 F 的器件默認輸出高電平，帶后綴 F 的器件默認輸出低電平。更多詳細信息，請參閱器件功能模式 部分。
該器件與隔離式電源搭配使用，有助于防止數據總線（例如，RS-485、RS-232 和 CAN ）或其他電路上的噪聲電流進入本地接地以及干擾或損壞敏感電路。憑借創新型芯片設計和布線技術，ISO7710 器件的電磁兼容性得到了顯著增強，可緩解系統級 ESD、EFT 和浪涌問題并符合輻射標準。ISO7710 器件可提供 16 引腳 SOIC 寬體 (DW) 和 8 引腳 SOIC 窄體 (D) 封裝。
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸（標稱值） |
|---|---|---|---|
| ISO7710 | SOIC (D) | 4.90mm × 6mm | 4.90mm × 3.91mm |
| SOIC (DW) | 10.30mm × 10.30mm | 10.30mm × 7.50mm |

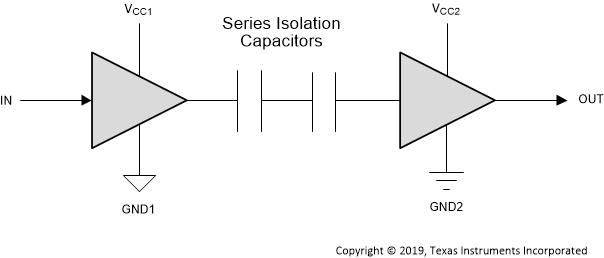

簡化版原理圖
