ZHCSB73C June 2013 – July 2015 ISO7420FCC
UNLESS OTHERWISE NOTED, this document contains PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
-
6 Specifications
- 6.1 Absolute Maximum Ratings
- 6.2 ESD Ratings
- 6.3 Recommended Operating Conditions
- 6.4 Thermal Information
- 6.5 Electrical Characteristics: VCC1 and VCC2 = 5 V ± 10%
- 6.6 Electrical Characteristics: VCC1 and VCC2 = 3.3 V ± 10%
- 6.7 Electrical Characteristics: VCC1 and VCC2 = 2.7 V
- 6.8 Power Dissipation Characteristics
- 6.9 Switching Characteristics: VCC1 and VCC2 = 5 V ± 10%
- 6.10 Switching Characteristics: VCC1 and VCC2 = 3.3 V ± 10%
- 6.11 Switching Characteristics: VCC1 and VCC2 = 2.7 V
- 6.12 Typical Characteristics
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
1 特性
- 信號傳輸速率：50Mbps（5V 電源供電時）
- 在默認模式下，輸出為低電平
- 輸入引腳上的集成噪聲濾波器
- 低功耗：典型值為每通道 ICC
- 1Mbps 時為 1.8mA，25Mbps 時為 3.9mA（5V 電源供電時）
- 1Mbps 時為 1.4mA，25Mbps 時為 2.6mA（3.3V 電源供電時）
- 低傳播延遲：典型值為 20ns（5V 電源供電時）
- 通道到通道輸出偏斜：最大值為 2ns
- 3.3V 和 5V 電平轉換
- 寬 TA 額定范圍：-40°C 至 125°C
- 60KV/μs 瞬態抗擾度，典型值（5V 電源供電時）
- 低輻射
- 隔離隔柵壽命：> 25 年
- 工作電壓范圍為 2.7V 至 5.5V
- 窄體 SOIC-8 封裝
- 安全及監管認證
2 應用
- 在下列應用中的光電耦合器替代產品：
- 工業用 FieldBus
- ProfiBus
- ModBus
- DeviceNet™數據總線
- 伺服控制接口
- 電機控制
- 電源
- 電池組
- 工業用 FieldBus
3 說明
ISO7420FCC 提供符合 UL 標準的長達 1 分鐘的高達 2500VRMS電流隔離，以及符合 VDE 標準的 4242VPK。這個器件有兩個隔離通道。每個通道有一個邏輯輸入和輸出緩沖器，這兩個器件由一個二氧化硅 (SiO2) 絕緣隔柵進行分離。與隔離式電源一起使用，這個器件可防止數據總線或者其它電路上的噪音電流進入本地接地，并且干擾或損壞敏感電路。后綴 F 表示在失效防護條件下的低輸出選項（參閱表2）。該器件具有集成噪聲濾波器，可適用于嚴苛環境，在這種環境下，短噪聲脈沖可能會出現在器件輸入引腳上。
ISO7420FCC 具有晶體管-晶體管邏輯電路 (TTL) 輸入閾值，工作電壓范圍為 2.7V 至 5.5V。通過 2.7V 或 3.3V 電源供電時，所有輸入均可耐受 5V 電壓。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISO7420FCC | SOIC (8) | 4.90mm x 3.91mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

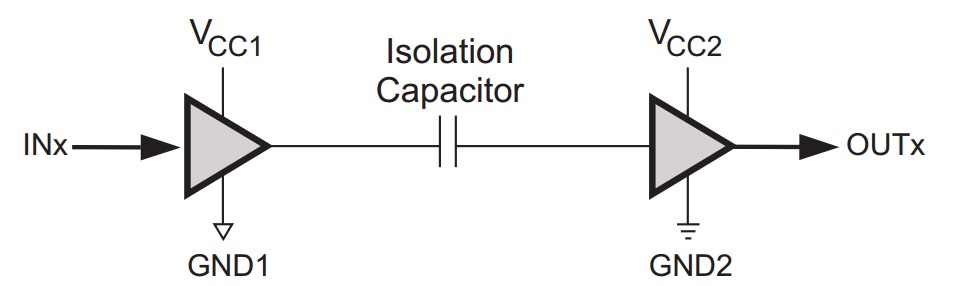

簡化電路原理圖
