6 參數測量信息
A. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 50 kHz，50% 占空比，tr ≤ 3 ns，tf ≤ 3 ns，ZO = 50Ω。
B. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。

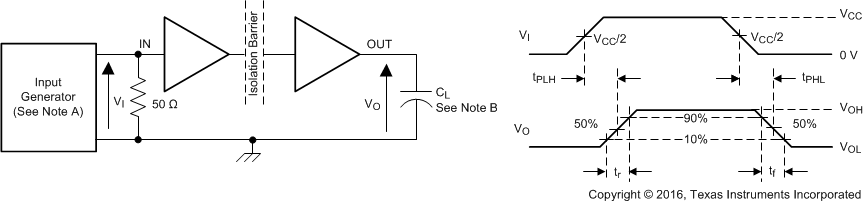

圖 6-1 開關特性測試電路和電壓波形
A. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 50 kHz，50% 占空比，tr ≤ 3 ns，tf ≤ 3 ns，ZO = 50Ω。
B. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。
圖 6-2 啟用或禁用傳播延遲時間測試電路和波形
A. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。

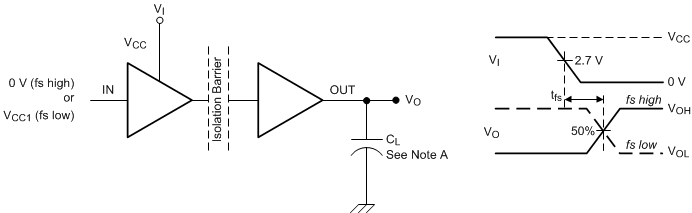

圖 6-3 失效防護延遲時間測試電路和電壓波形
本數據表使用產生最長時間的測試。
A. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 50 kHz，50% 占空比，tr ≤ 3 ns，tf ≤ 3 ns，ZO = 50Ω。
B. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。

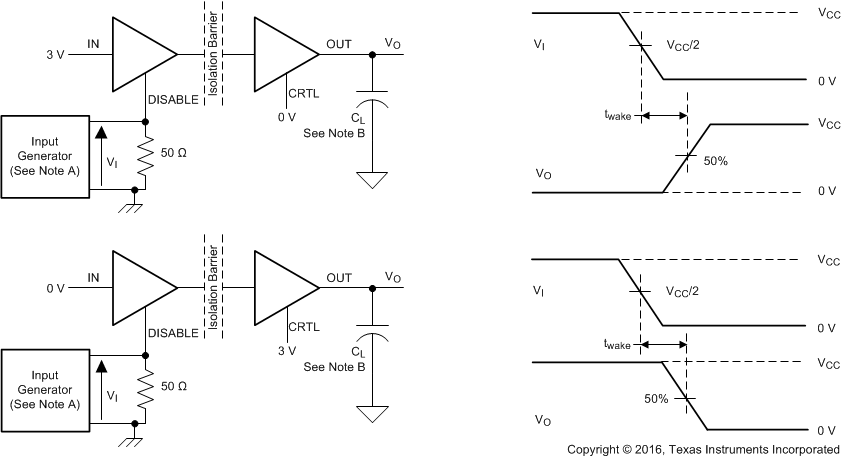

圖 6-4 從輸入禁用喚醒的時間測試電路和電壓波形
A. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。
B. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 50 kHz，50% 占空比，tr ≤ 3 ns，tf ≤ 3 ns，ZO = 50Ω。

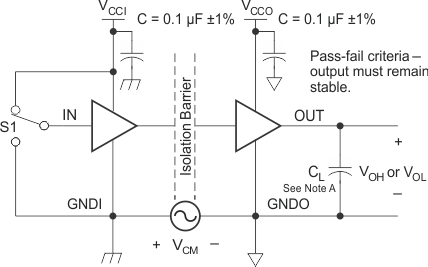

圖 6-5 共模瞬態抗擾度測試電路和電壓波形

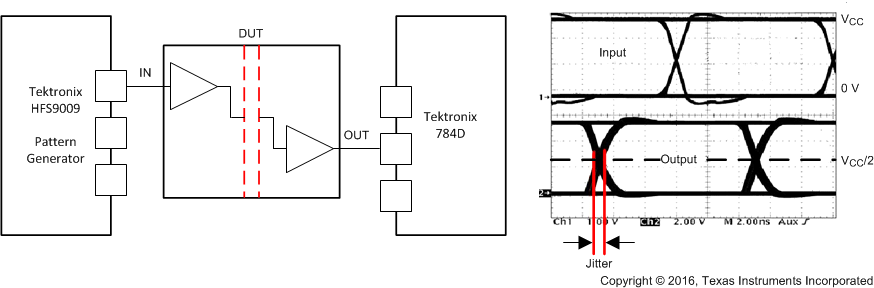

PRBS 位圖形運行長度為 216 - 1。轉換時間為 800ps。NRZ 數據輸入不超過五個連續的 1 或 0。
圖 6-6 峰值間眼圖抖動測試電路和電壓波形
