4 引腳配置和功能

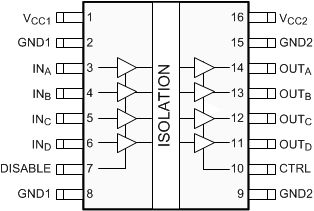

圖 4-1 ISO7240CF DW 封裝16 引腳 SOIC頂視圖
圖 4-3 ISO7241C DW 封裝16 引腳 SOIC頂視圖
圖 4-2 ISO7240C DW 封裝16 引腳 SOIC頂視圖
圖 4-4 ISO7242C DW 封裝16 引腳 SOIC頂視圖表 4-1 引腳功能
| 引腳 | 類型(1) | DESCRIPTION3 | ||||
|---|---|---|---|---|---|---|
| 名稱 | 編號 | |||||
| ISO7240CF | ISO7240C |
ISO7241C |
ISO7242C |
|||
| CTRL | 10 | — | — | — | I | 失效防護輸出控制。當 DISABLE 為高電平或 VCC1 斷電時，輸出狀態由 CTRL 引腳確定。當 CTRL 為高電平或開路時，輸出為高電平；當 CTRL 為低電平時，輸出為低電平。 |
| DISABLE | 7 | — | — | — | I | 輸入禁用。當 DISABLE 為高電平時，禁用所有輸入引腳；當 DISABLE 為低電平或開路時，啟用所有輸入引腳。 |
| EN | — | 10 | — | — | I | 輸出使能。當 EN 為高電平或開路時，啟用所有輸出引腳，當 EN 為低電平時，禁用所有輸出引腳。 |
| EN1 | — | — | 7 | 7 | I | 輸出使能 1。EN1 為高電平或開路時，啟用 1 側的輸出引腳；當 EN1 為低電平時，禁用 1 側的輸出引腳。 |
| EN2 | — | — | 10 | 10 | I | 輸出使能 2。EN2 為高電平或開路時，啟用 2 側的輸出引腳；當 EN2 為低電平時，禁用 2 側的輸出引腳。 |
| GND1 | 2、8 | 2、8 | 2、8 | 2、8 | — | VCC1 的接地連接 |
| GND2 | 9、15 | 9、15 | 9、15 | 9、15 | — | VCC2 的接地連接 |
| INA | 3 | 3 | 3 | 3 | I | 輸入，通道 A |
| INB | 4 | 4 | 4 | 4 | I | 輸入，通道 B |
| INC | 5 | 5 | 5 | 12 | I | 輸入，通道 C |
| IND | 6 | 6 | 11 | 11 | I | 輸入，通道 D |
| NC | — | 7 | — | — | — | 無連接引腳懸空且無內部連接 |
| OUTA | 14 | 14 | 14 | 14 | O | 輸出，通道 A |
| OUTB | 13 | 13 | 13 | 13 | O | 輸出，通道 B |
| OUTC | 12 | 12 | 12 | 5 | O | 輸出，通道 C |
| OUTD | 11 | 11 | 6 | 6 | O | 輸出，通道 D |
| VCC1 | 1 | 1 | 1 | 1 | — | 電源，VCC1 |
| VCC2 | 16 | 16 | 16 | 16 | — | 電源，VCC2 |
(1) I = 輸入；O = 輸出
