6 參數測量信息
A. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。
B. CL = 15 pF 并包含 ±20% 范圍內的儀表和設備電容。

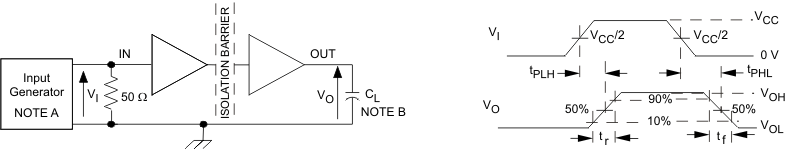

圖 6-1 開關特性測試電路和電壓波形
A. CL = 15 pF 并包含 ±20% 范圍內的儀表和設備電容。

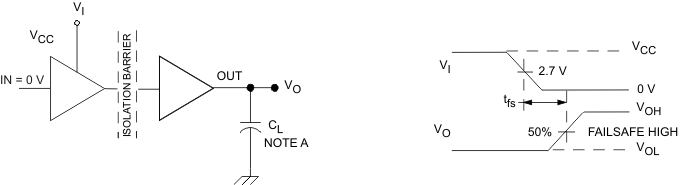

圖 6-2 失效防護延遲時間測試電路和電壓波形
A. CL = 15 pF 并包含 ±20% 范圍內的儀表和設備電容。
圖 6-3 共模瞬態抗擾度測試電路
PRBS 位圖形運行長度為 216 - 1。轉換時間為 800ps。

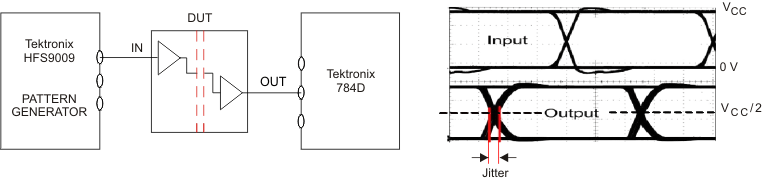

圖 6-4 峰值間眼圖抖動測試電路和電壓波形
