4 引腳配置和功能

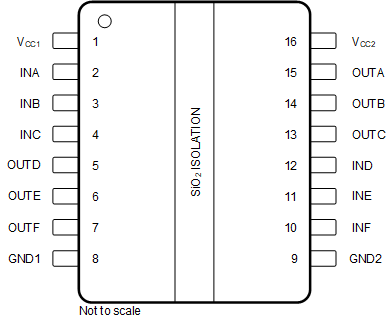

圖 4-1 DW 封裝，16 引腳寬體 SOIC（頂視圖）表 4-1 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| VCC1 | 1 | P | 電源，側 1 |
| INA | 2 | I | 高速數字輸入，通道 A |
| INB | 3 | I | 高速數字輸入，通道 B |
| INC | 4 | I | 具有自動使能功能的低速控制通道，通道 C |
| OUTD | 5 | O | 數字輸出，通道 D |
| OUTE | 6 | O | 數字輸出，通道 E |
| OUTF | 7 | O | 數字輸出，通道 F |
| GND1 | 8 | GND | VCC2、INA、INB、INC、OUTD、OUTE 和 OUTF 的接地連接 |
| GND2 | 9 | GND | VCC2、OUTA、OUTB、OUTC、IND、INE 和 INF 的接地連接 |
| INF | 10 | I | 高速數字輸入，通道 F |
| INE | 11 | I | 高速數字輸入，通道 E |
| IND | 12 | I | 具有自動使能功能的低速控制通道，通道 D |
| OUTC | 13 | O | 數字輸出，通道 C |
| OUTB | 14 | O | 數字輸出，通道 B |
| OUTA | 15 | O | 數字輸出，通道 A |
| VCC2 | 16 | P | 電源，側 2 |
(1) I = 輸入，O = 輸出，P = 電源，GND = 地
