3 說明
ISO35T 是一款隔離式差分線路收發器，集成有用于為隔離變壓器提供一次側電壓的振蕩器輸出。該器件是面向 RS-485 和 RS422 應用的全雙工差分線路收發器，可以很容易地針對半雙工操作進行配置 （只需將 11 腳連接至 14 腳、12 腳連接至 13 腳即可）。
這類器件非常適合于長傳輸線路，因?yàn)榇藭r(shí)接地環路被斷開以提供大得多的共模電壓范圍。經測試，該器件的對稱隔離柵可在總線收發器和邏輯電平接口之間提供符合 VDE 標準且長達 60 秒的 4242VPK 隔離。
所有帶連線的 I/O 都容易遭受來自各種信號源的電瞬態噪聲。這些瞬態噪聲如果具有足夠的幅度和持續時間，就有可能導致收發器和/或鄰近的敏感電路受到損壞。ISO35T 可顯著降低數據損壞和成本高昂的控制電路損壞風險。
ISO35T 的規定使用溫度范圍為 -40℃ 至 85℃。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISO35T | SOIC (16) | 10.30mm x 7.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

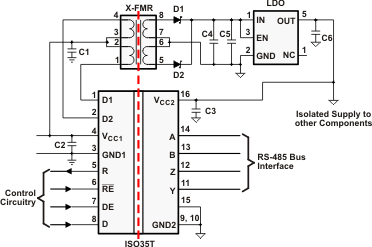

典型應用電路
