3 說明
ISO1540 和 ISO1541 器件均為兼容 I2C 接口的低功耗雙向隔離器。憑借德州儀器 (TI) 電容隔離技術使用，這些器件的邏輯輸入和輸出緩沖器由二氧化硅 (SiO2) 絕緣柵進行隔離。與隔離式電源搭配使用時，這些器件可阻斷高電壓、隔離接地并防止噪聲電流進入本地接地端，以至于干擾或損壞敏感電路。
與光電耦合器相比，這項隔離技術在功能、性能、尺寸、功耗方面具有一定優勢。ISO1540 和 ISO1541 器件支持將一個完全隔離的 I2C 接口融入小型封裝中。
ISO1540 具有兩條隔離式雙向通道，分別應用于時鐘和數據線，而 ISO1541 具有一條雙向數據通道和一條單向時鐘通道。ISO1541 在具有一個控制器的應用中非常實用，ISO1540 適用于多控制器應用。對于目標可能需要時鐘延展的應用，應使用 ISO1540 器件。
這些器件通過將 1 側低電平輸出電壓偏移至高于 1 側高電平輸入電壓的方式實現隔離式雙向通信，從而避免標準數字隔離器發生內部邏輯鎖存。
器件信息
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISO1540 ISO1541 | SOIC (8) | 4.90mm × 3.91mm |

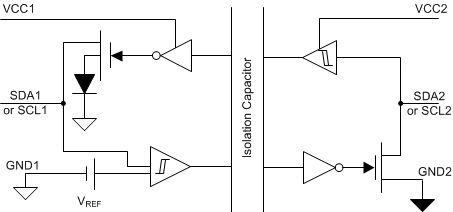

簡化原理圖
