9.3.2 失效防護接收器
在由以下情況造成總線無效狀態時，ISO14xx 器件的差分接收器具有失效防護保護：
- 總線開路，例如電纜損壞或連接器斷開
- 總線短路，例如電纜發生絕緣擊穿導致雙絞線短路
- 當總線上的驅動器沒有進行有源驅動時，出現總線空閑
對于端接傳輸線，在上述任一種條件下，RS-485 接收器的差分輸入均為 0。接收器會輸出一個失效防護邏輯高電平狀態，因此接收器的輸出并非不確定。
接收器閾值在接收器失效防護中進行了偏移，旨在使不確定范圍不包括 0V 差分電壓。當差分輸入電壓 (VID) 大于 200mV 時，接收器輸出必須生成邏輯高電平，以符合 RS-485 標準。接收器輸出還必須在 VID 小于 –200mV 時生成邏輯低電平，以符合 RS-485 標準。確定失效防護性能的接收器參數為 VTH+、VTH– 和 VHYS。小于 –200mV 的差分信號會產生一個低電平接收器輸出，如電氣特性 表中所示。大于 200mV 的差分信號會產生一個高電平接收器輸出。接近零的差分輸入信號仍大于 VTH+ 閾值，這使得接收器輸出為邏輯高電平。只有當差分輸入降至小于 VTH+（降幅 VHYS）時，接收器輸出才會進入低電平狀態。

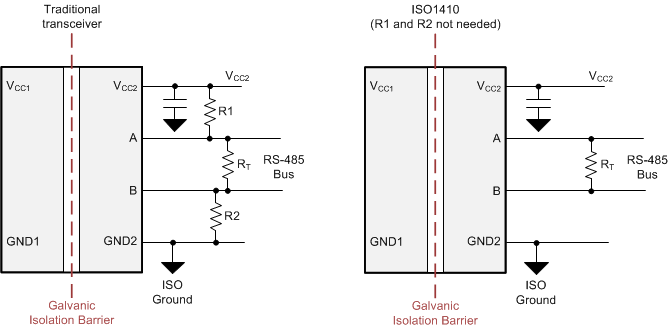

內部失效防護偏置功能無需傳統隔離式 RS-485 收發器通常需要的兩個外部電阻器，如圖 9-3 所示。
圖 9-3 失效防護收發器
