ZHCS793C March 2012 – January 2021 INA282-Q1 , INA283-Q1 , INA284-Q1 , INA285-Q1 , INA286-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12術語表
- 13Mechanical, Packaging, and Orderable Information
3 說明
INA28x-Q1 系列包括 INA282-Q1、INA283-Q1、INA284-Q1、INA285-Q1 和 INA286-Q1 器件。這些器件是電壓輸出分流監控器，能夠在 -14V 至 +80V 范圍內的共模電壓下感測分流器兩端的壓降，與電源電壓無關。零漂移架構的低偏移使得電流檢測的分流器兩端的最大壓降低至 10mV 的滿量程。
這些電流檢測放大器可由電壓為 2.7V 至 18V 的單電源供電，最大電源電流消耗為 900μA。這些器件的額定擴展工作溫度范圍為 -40°C 至 +125°C，并且采用 SOIC-8 和 VSSOP-8 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| INA28x-Q1 | SOIC (8) | 4.90mm × 3.91mm |
| VSSOP (8) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。

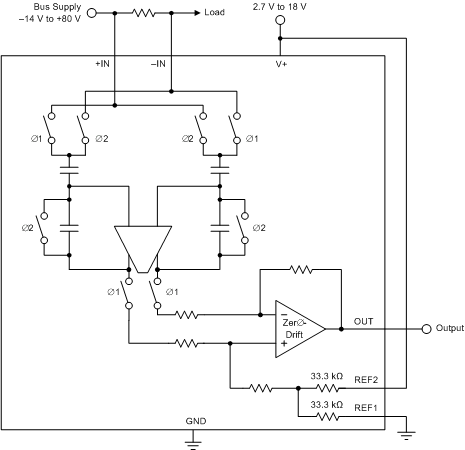

詳細方框圖
