對于 INA20x-Q1 系列而言,該工作區域精度最低。為了實現寬輸入共模電壓范圍,這些器件并聯使用兩個運算放大器前端。一個運算放大器前端在正輸入共模電壓范圍內運行,另一個在負輸入區域內運行。在這種情況下,這兩個內部放大器都不占主導地位,整體環路增益非常低。在該區域內,VOUT 接近正常情況 2 的線性工作電壓等級。當 VSENSE 接近 0V 時,這種偏離線性運算的現象最為明顯。在該區域內,隨著 VSENSE 接近 20mV,器件運算會越來越接近正常情況 2 所述的狀態。圖 9-4 說明了 INA202-Q1 的這一行為。要測試此情況下的 V OUT 最大峰值,請保持常量 VS,將 V SENSE 設置為 0mV,并從 0V 至 VS 掃描 VCM。在此測試中,VOUT 達到峰值時的確切 VCM 值因器件而異,但任何器件經測試得到的 VOUT 最大峰值都小于指定的 VOUT 測試限值。

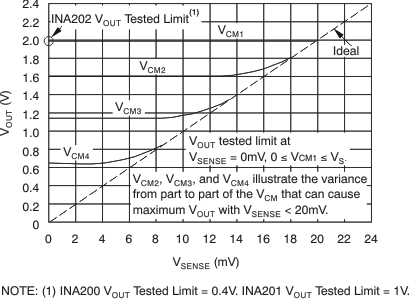

圖 9-4 低 VSENSE 情況 2 的示例(INA202-Q1,增益= 100)
