ZHCSG97H April 2017 – July 2022 INA180 , INA2180 , INA4180
PRODUCTION DATA
9.1.1 基本連接
圖 9-1 顯示了 INA180 的基本連接。盡可能靠近分流電阻器連接輸入引腳（+IN 和 IN–），從而更大限度地減小與分流電阻串聯的任何電阻。
注：為了獲得最佳測量精度，請將模數轉換器 (ADC) 基準或微控制器接地端盡可能靠近 INAx180 GND 引腳連接，并在 INAx180 的輸出和 ADC 之間添加一個 RC 濾波器。請參閱使用 ZOUT 對負載感應放大器穩定性問題進行閉環分析，了解更多詳細信息。

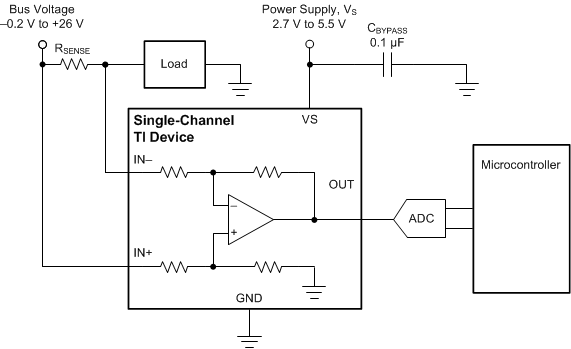

圖 9-1 INA180 的基本連接為確保正常運行，需要使用至少 0.1μF 的電源旁路電容器。帶有嘈雜或者高阻抗電源的應用也許需要額外的去耦合電容器來抑制電源噪聲。將旁路電容器連接到接近器件引腳的位置。
