ZHCSV21 February 2024 DS90UH984-Q1
PRODUCTION DATA
3 說明

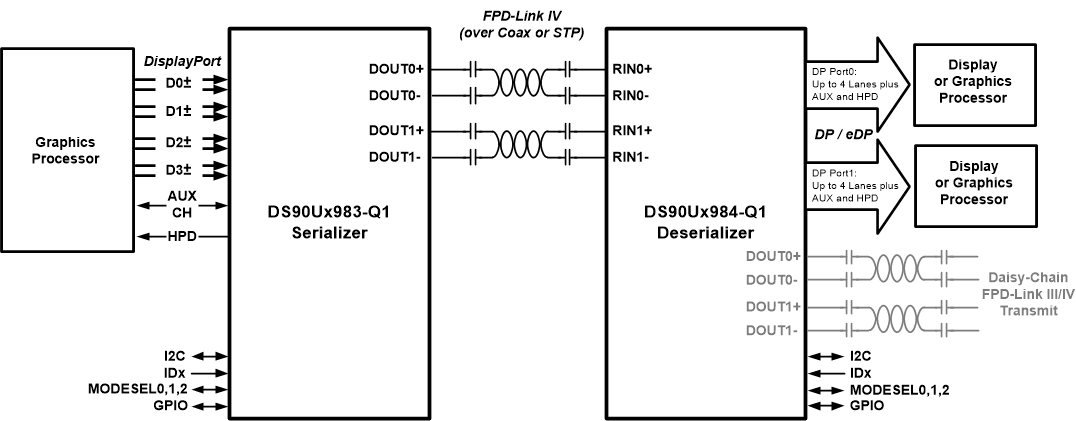

DS90UH984-Q1 是一款 FPD-Link IV 轉 DisplayPort (DP)/嵌入式 DisplayPort (eDP) 橋接器件。該芯片組與 FPD-Link IV 串行器配合使用，可通過低成本 50Ω 同軸電纜或 STP/STQ 電纜提供高速串行化接口。DS90UH984-Q1 是一款 VESA DP v1.4a/eDP v1.4b 兼容器件，支持 HBR3 和超級幀格式等高級功能。該器件支持 4K 30 位顏色及更高的視頻分辨率。FPD-Link IV 接口支持通過同一條鏈路進行視頻和音頻數據傳輸以及全雙工控制（包括 I2C 和 GPIO 數據）。通過 FPD-Link IV 通道實現視頻數據和控制的整合可減小互連線尺寸和重量，并簡化系統設計。通過使用低電壓差分信號、數據換序和隨機生成更大限度地減少了電磁干擾 (EMI)。在向后兼容 FPD-Link III 模式下，該器件在單/雙鏈路上支持高達 2K 的分辨率和 24 位色深，并且在與支持 HDCP 的串行器配合使用時支持 HDCP v1.4。
(1) 如需了解所有可用封裝，請參閱節 6。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
