DS90UH983-Q1 是一款 DisplayPort/eDP 轉 FPD-Link III/FPD-Link IV 橋接器件。該芯片組與 FPD-Link IV 解串器配合使用，可通過低成本 50Ω 同軸電纜或 STP 電纜提供高速串行化接口。DS90UH983-Q1 是一款 VESA DP 標準 v1.4 兼容器件，支持 MST、HBR3、 和超級幀格式等高級功能。該器件能夠支持高達 4K 視頻分辨率和 30 位顏色。8b10b 編碼 DP 數據被串行化為 FPD-Link IV 接口輸出。FPD-Link IV 接口支持通過單通道或雙通道進行視頻和音頻數據傳輸和全雙工控制，包括 I2C 和 GPIO 數據。通過 FPD-Link IV 通道實現視頻數據和控制的整合可減小互連線尺寸和重量，并簡化系統設計。通過使用低電壓差分信號、數據換序、SSCG 和隨機生成更大限度減少了 EMI。在向后兼容模式下，該器件通過單/雙鏈路支持高達 720p 和 1080p 的分辨率以及 24 位色深，并且在與支持 HDCP 的解串器配合使用時支持 HDCP v1.4。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

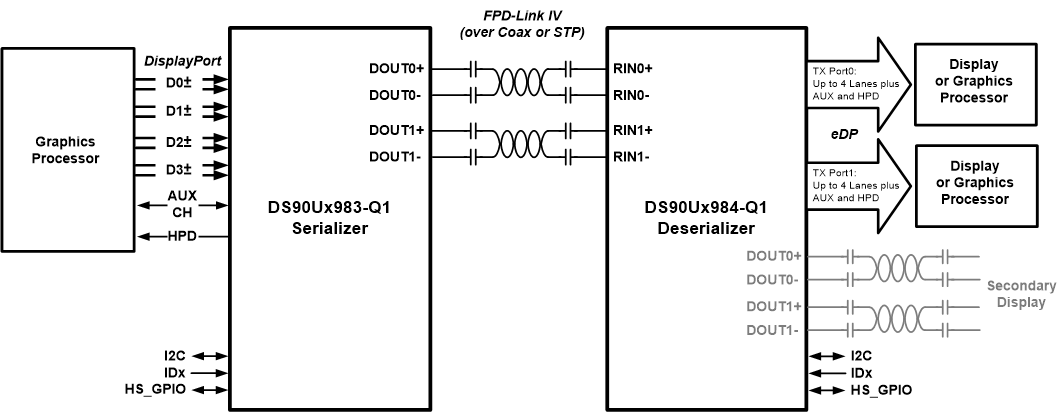

簡化版應用示意圖
