1 特性
- 具有 I2C 兼容串行控制總線的雙向控制接口通道接口
- 支持高清 (720p) 數字視頻格式
- 支持 RGB888 + VS，HS，DE 和 I2S 音頻
- 支持兩個 10 位攝像機視頻流
- 支持 5 至 85MHz 并行時鐘 (PCLK)
- 通過 1.8V 或 3.3V 兼容 LVCMOS I/O 接口實現 3.3V 單電源運行
- 長達 10 米的 AC 耦合生成樹協議 (STP) 互連
- 并行 LVCMOS 視頻輸出
- 具有嵌入式時鐘的直流均衡和擾頻數據
- 支持中繼器應用
- 內部模式生成
- 低功率模式最大限度地減少了功率耗散
- 汽車應用級產品：符合 AEC-Q100 2 級要求
- >8kV 人體模型 (HBM) 和 ISO 10605 靜電放電 (ESD) 等級
- 向下兼容至 FPD-Link II
2 應用范圍
- 汽車導航顯示屏
- 后座娛樂系統
- 汽車駕駛員輔助系統
- 車載百萬象素級攝像機系統
3 說明

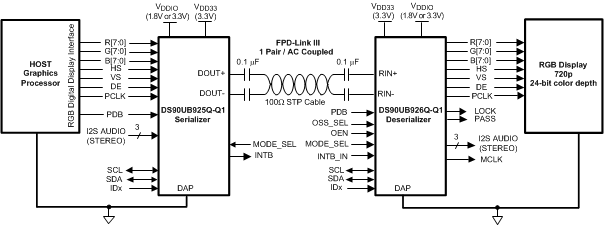

DS90UB925Q-Q1 串行器與 DS90UB926Q-Q1 解串器相連，可提供完整的數字接口以實現汽車顯示屏和圖像傳感應用中高速視頻、音頻和控制數據的并行傳輸。
該芯片組非常適合高清 (HD) 格式的車載視頻顯示系統和具有百萬象素級分辨率的車載視覺系統。 DS90UB925Q-Q1 整合了嵌入式雙向控制通道和低延遲 GPIO 控制。 該芯片組將一個并行接口轉換為一個單對高速串行接口。 FPD-Link III 串行總線方案支持通過單個差分鏈路實現高速視頻數據傳輸和雙向控制通信的全雙工控制。 通過單個差分對整合視頻數據和控制可減少互連線尺寸和重量，同時還消除了偏差問題并簡化了系統設計。
DS90UB925Q-Q1 串行器內嵌時鐘，可通過直流擾頻 & 均衡數據有效載荷，并將信號電平轉換為高速低壓差分信令。 最多有 24 個數據位可隨視頻控制信號一同串化。
串行傳輸通過用戶可選的去加重功能進行優化。 低壓差分信令的使用、數據換序和隨機生成以及展頻定時兼容性最大限度地減少了電磁干擾 (EMI)。
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
