1 特性
-
引腳兼容的重定時器系列
- 帶有判決反饋均衡器 (DFE) 的 DS110DF111：8.5Gbps 至 11.3Gbps
- 帶有 DFE 的 DS125DF111：9.8Gbps 至 12.5Gbps
- 具有自適應連續時間線性均衡器 (CTLE)，可在 5.65GHz 頻率下提供最高 34dB 的升壓
- 自調試 5 抽頭 DFE
- 原始均衡和重定時數據環回
- 可調節的發送 VOD：600 至 1300mVp-p
- 可設置的接收去加重驅動器：–12dB 至 0
- 低功耗：200mW/通道
- 鎖定在傳統支持的二分頻、四分頻和八分頻數據速率
- 片上眼圖監視器 (EOM)，偽隨機二進制序列 (PRBS) 發生器
- 輸入信號檢測，時鐘和數據恢復 (CDR) 鎖定檢測/指示
- 3.3V/2.5V±5% 單電源
- SMBus、EEPROM 或基于引腳的配置
- 4.0mm × 4.0mm、24 引腳四方扁平無引線 (QFN) 封裝
- 工作溫度范圍：–40°C 至 85°C
2 應用
- 前端口光學互連
- SFF-8431
- 10G/1G 以太網
- CPRI
3 說明
DS110DF111 是一款具有集成信號調節功能的雙通道（雙向單信道）重定時器。 DS110DF111 的每條通道包括一個輸入連續時間線性均衡器 (CTLE)、時鐘和數據恢復 (CDR) 功能以及發送驅動器。
DS110DF111 具有片上判決反饋均衡器 (DFE)，可延長在有損且存在串?dāng)_的高速串行鏈路中的發送距離并提高穩定性，從而實現比特誤差率 (BER) < 1x10-15。 對于要求較低的應用和互連，關閉 DFE 也能夠獲得相同的 BER 性能。 DS125DF111 和 DS110DF111 器件引腳兼容。
DS110DF111 每條通道的串行數據速率均可獨立鎖定在 8.5Gbps 到 11.3Gbps 范圍內或者任何支持的子速率上。 這簡化了系統設計并降低了總成本。
可編程發送去加重驅動器提供精確設置，從而符合 SFF-8431 輸出眼圖模板。 利用完全自適應接收均衡（CTLE 和 DFE），可以延長在因使用多個連接器而受損的銅纜和背板上的發送距離。 CDR 功能可消除抖動并恢復重定時高速串行數據，是前端口并行光學模塊應用的理想選擇。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DS110DF111 | WQFN (24) | 4.0mm x 4.0mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

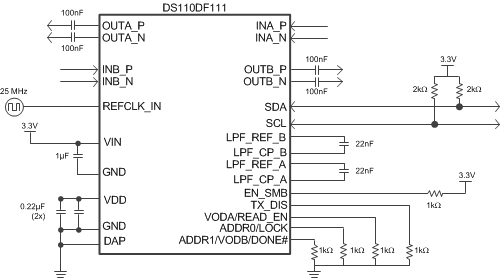

簡化電路原理圖
