7.3.2 電流調節
在將輸出負載連接至 VM 電源后，可將負載電流調節至 ITRIP 電平。OUT1 和 OUT2 輸出的 ITRIP 電流電平由 VREF12 引腳進行控制，而 OUT3 和 OUT4 輸出的 ITRIP 電平則由 VREF34 引腳進行控制。您可以使用以下公式計算 ITRIP 電流 (ITRIP)：ITRIP (A) = VREF (V)/2.2 (V/A)。通過在 DVDD 引腳和接地之間連接電阻分壓器，可以對 VREF 電壓進行編程。兩個 VREF 引腳可以連接在一起，從而為所有（四個）輸出通道編程相同的 ITRIP 電流。
DRV8932 可同時驅動連接至 VM 電源的四個電阻或電感負載。當 INx = 0 時，低側 FET 將開啟，直至電流增長并達到 ITRIP 電平。一旦負載電流等于 ITRIP，低側 FET 將關閉，高側 FET 則將在關斷時間（由 TOFF 引腳決定）內保持開啟狀態。關斷時間結束后，將重新開啟低側 FET 并重復該循環。該器件支持動態更改關斷時間。在更改關斷時間設置后，新的關斷時間設置將在 10μs 的抗尖峰脈沖時間之后生效。
對于連接至 VM 的電阻負載，如果 ITRIP 高于 (VM/RLOAD)，則在 INx = 0 時會將負載電流調節至 VM/RLOAD 電平。對于連接至 VM 的電感負載，應確保在每個周期對電流進行足夠的衰減，以防止失控并觸發過流保護。下面介紹了不同的使用情況：

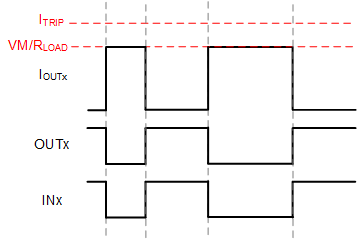

圖 7-3 電阻負載連接至 VM，逐周期控制，ITRIP 高于 VM/RLOAD。

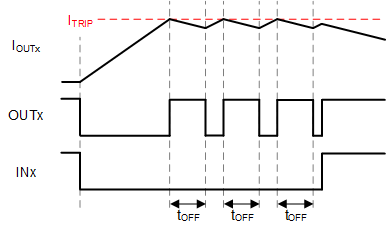

圖 7-4 電感負載連接至 VM，固定關斷時間電流斬波控制負載電流的另外一種方式是逐周期控制模式，該模式下會控制 INx 輸入引腳的 PWM 脈沖寬度。這樣即可通過外部控制器來額外控制電流斬波方案。對于連接至 VM 的負載，當 INx = 0 時，流經該負載的電流將增加；當 INx = 1 時，流經該負載的電流將衰減。通過適當選擇 INx 脈沖的占空比，可以將電流調節到目標值。下面介紹了各種此類使用情況：

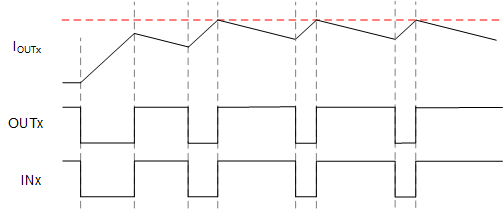

圖 7-5 電感負載連接至 VM，逐周期控制

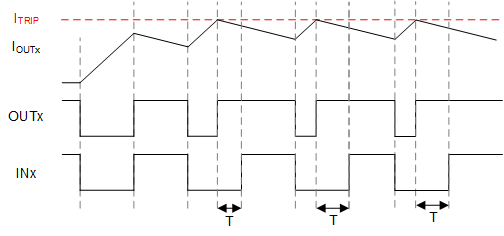

圖 7-6 電感負載連接至 VM，逐周期控制，T 必須短于 DRV8932 的 TOFF。同樣，也可以通過控制 INx 引腳的脈沖寬度來控制流經接地負載的電流：INx = 1 時電流增加，INx = 0 時電流衰減。下面介紹了這兩種使用情況：

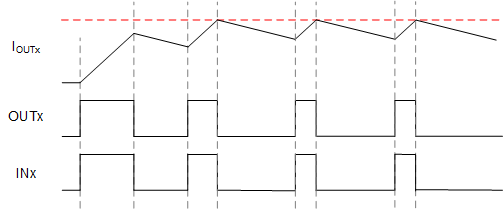

圖 7-7 電感負載接地，逐周期控制.

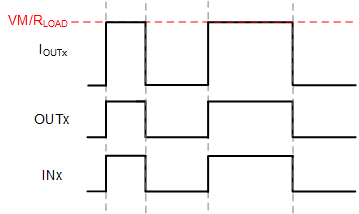

圖 7-8 電阻負載接地，逐周期控制. | TOFF | 關斷時間 tOFF |
|---|---|
| 0 | 7μs |
| 1 | 16μs |
| 高阻態 | 24μs |
| 330k? 至 GND | 32μs |
