- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RGE|24
散熱焊盤機械數據 (封裝 | 引腳)
- RGE|24
訂購信息
1 特性
- 脈寬調制 (PWM) 微步進電機驅動器
- 內置微步進分度器
- 最高 1/32 微步進
- 步進/方向控制
- 多種衰減模式
- 可配置關斷時間脈寬調制 (PWM) 斬波
- 10、20 或 30μs 關斷時間
- 具有自適應消隱時間，可實現平滑步進
- 工作電源電壓范圍為 4V 至 18V
- 每個 H 橋的滿標量程（最大驅動）電流為 1.4A（25°C 時）
- 低電流睡眠模式
- 使用 3 位扭矩 DAC 調節電機電流
- 耐熱增強型表面貼裝封裝
- DRV8303 中的 功能
- VM 欠壓閉鎖 (UVLO)
- 過流保護 (OCP)
- 熱關斷 (TSD)
- 故障條件指示引腳 (nFAULT)
2 應用
- 打印機
- 掃描儀
- 視頻安保攝像機
- 投影儀
3 說明
DRV8846 提供適用于攝像機、打印機、投影儀和其他自動化設備 應用的高度集成步進電機驅動器。此器件具有兩個 H 橋和一個微步進分度器，并且專門用來驅動一個雙極步進電機。每個 H 橋驅動器的輸出塊都包含配置為全 H 橋的 N 通道和 P 通道功率 MOSFET，用于驅動電機繞組。DRV8846 能夠驅動高達 1.4A 的滿標量程輸出電流（在適當散熱并且 TA = 25°C 時）。
一個簡單的步進/方向接口可輕松連接到控制器電路。引腳可實現全步進到 1/32 步進模式的電機配置。可以配置衰減模式以便可以使用自動調優、慢速衰減、快速衰減和混合衰減。還可以選擇 PWM 電流斬波關閉時間。低功耗睡眠模式可將部分內部電路關斷，從而實現極低的靜態電流和功耗。這種睡眠模式可通過專用的 nSLEEP 引腳來設定。
為 UVLO、過流保護、短路保護和過熱提供內部保護功能。通過一個 nFAULT 引腳來指示故障條件。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8846 | VQFN (24) | 4.00mm × 4.00mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

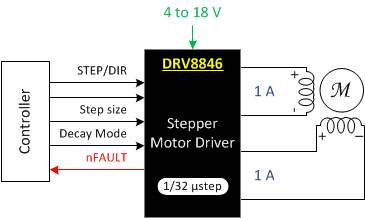

簡化電路原理圖
