ZHCS040D April 2011 – November 2015 DRV8843
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- PWP|28
散熱焊盤機械數據 (封裝 | 引腳)
- PWP|28
訂購信息
1 特性
- 雙路 H 橋電機驅動器
- 單通道/雙通道刷式直流
- 步進
- IN/IN 控制接口
- 可選固定頻率電流調節
- 兩位電流控制，支持多達四種電流水平
- 低 MOSFET 導通電阻
- 最大驅動電流為 2.5A（24V
且 TA = 25°C 時） - 高側與低側 RDS(ON) 共 400mΩ（24V 且 TA = 25°C 時）
- 最大驅動電流為 2.5A（24V
- 8.2V 至 45V 寬工作電源電壓范圍
- 低電流休眠模式
- 內置 3.3V 基準輸出
- 耐熱增強型表面貼裝封裝
- 保護 特性
- 過流保護 (OCP)
- 熱關斷 (TSD)
- 欠壓閉鎖 (UVLO)
- 故障條件指示引腳 (nFAULT)
2 應用
- 打印機
- 掃描儀
- 辦公自動化設備
- 游戲機
- 工廠自動化
- 機器人
3 說明
DRV8843 為打印機、掃描儀和其他自動設備應用提供集成的雙路 H 橋電機驅動器 解決方案。該器件可用于驅動一個或兩個刷式直流電機、一個雙極性步進電機或其它負載。通過一個簡單的 PWM 接口即可輕松與控制器電路相連。
輸出驅動器塊包括配置為 H 橋的 N 溝道功率 MOSFET。DRV8843 可為每個 H 橋提供高達 2.5A 的峰值電流或 1.75A 的均方根 (RMS) 輸出電流（在 24V 與
TA = 25°C 時提供適當散熱功能）。
低功耗睡眠模式可將部分內部電路關斷，以實現極低的靜態電流和功耗。可使用一個專用的 nSLEEP 引腳來設定這個睡眠模式。
該器件內置 以下 保護功能：過熱、過流和欠壓。故障條件通過 nFAULT 引腳指示。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8843 | HTSSOP (28) | 9.70mm x 4.40mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

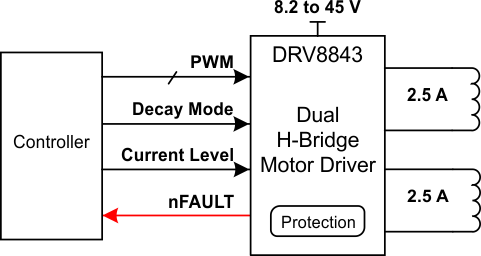

簡化電路原理圖
