3 說明
DRV8840 可為打印機、掃描儀以及其它自動化設備應用提供集成型電機驅動器解決方案。該器件具有一個 H 橋驅動器，可驅動一個 DC 電機。每個輸出驅動器塊包含被配置為全 H 橋的 N 通道功率 MOSFET 以驅動電機繞組。DRV8840 可提供最高 5A 的峰值電流或 3.5A 的輸出電流（在 24V 和 25°C 下，散熱正常）。
一個簡單的并行數字控制接口與行業標準器件兼容。可對衰減模式進行設定，以便在被禁用時實現電機制動或緩動。
還提供了用于過流保護、短路保護、欠壓鎖定和過熱保護的內部關斷功能。
DRV8840 采用帶 PowerPAD? 的 28 引腳 HTSSOP 封裝（環保：RoHS，無銻/溴）。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8840 | HTSSOP (28) | 9.70mm × 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

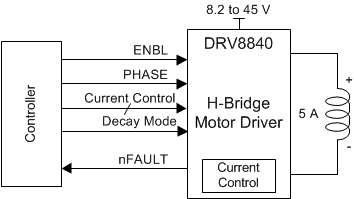

簡化版原理圖
