1 特性
- 符合汽車應用要求
- 具有符合 AEC-Q100 的下列結果：
- 器件溫度等級 1：-40°C 至 +125°C
- 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級 H2
- 器件充電器件模型 (CDM) ESD 分類等級 C4B
- 脈寬調制 (PWM) 微步進電機驅動器
- 內置微步進分度器
- 5 位繞組電流控制支持高達 32 個電流級
- 低金屬氧化物半導體場效應晶體管 (MOSFET) 導通電阻
- 24V，25°C 時 1.6A 最大驅動電流
- 內置 3.3V 基準輸出
- 8.2V 至 45V 寬工作電源電壓范圍
- 耐熱增強型帶散熱片超薄小外形尺寸 (HTSSOP) 表面貼裝封裝
2 應用范圍
- 汽車制熱、通風與空調控制 (HVAC)
- 汽車用閥門
- 車用信息娛樂
3 說明
DRV8824-Q1 為汽車應用提供一個集成電機驅動器解決方案。 此器件具有兩個 H 橋驅動器和一個微步進分度器，并且專門用來驅動一個雙極步進電機。 每個輸出驅動器塊包含被配置為全 H 橋的 N 通道功率 MOSFET，以驅動電機繞組。 DRV8824-Q1 能夠驅動高達 1.6V 的輸出電流（在 24V 和 25°C，具有適當散熱時）。
一個簡單的步進/方向接口可輕松連接到控制器電路。 端子可實現全步進到 1/32 步進模式的電機配置。 衰減模式可設定。
還提供用于過流保護、短路保護、欠壓閉鎖和過熱保護的內部關斷功能。
DRV8824-Q1 采用具有 PowerPAD™ 的 28 引腳 HTSSOP 封裝（環保型：符合 RoHS 標準且不含鉛/溴）。
器件信息
| 訂貨編號 | 封裝 | 封裝尺寸 |
|---|---|---|
| DRV8824QPWPRQ1 | HTSSOP (28) | 9.7mm x 4.4mm |

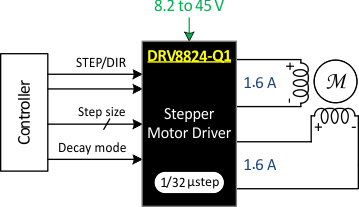

4 簡化電路原理圖

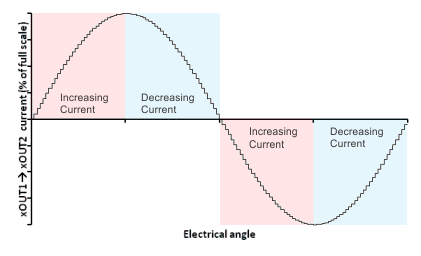

微步進電流波形
