ZHCSC39B February 2014 – November 2017 DRV8308
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configurations and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Hall Comparators
- 7.3.2 FG Amplifier, Comparator, and FG Output
- 7.3.3 Enable, Reset, and Clock Generation
- 7.3.4 Commutation
- 7.3.5 Commutation Logic Block Diagram
- 7.3.6 Commutation Parameters
- 7.3.7 Braking
- 7.3.8 Output Pre-Drivers
- 7.3.9 Current Limit
- 7.3.10 Charge Pump
- 7.3.11 5-V Linear Regulator
- 7.3.12 Power Switch
- 7.3.13 Protection Circuits
- 7.4 Device Functional Modes
- 7.5 Programming
- 7.6 Register Map
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
2 應用
- 工業泵、風扇和閥門
- 白色家電
- 電動工具和草坪設備
- 打印機
3 說明
DRV8308 采用高級功能和一個簡單的輸入接口來 控制 傳感器式無刷直流電機作為前置驅動器，它可在 10mA 至 130mA 范圍內配置電流以驅動 6 個外部 N 溝道 MOSFET 的柵極，從而實現優異的開關特性。
3 個電機相位根據霍爾傳感器輸入進行換向。當電機達到穩定速度后，DRV8308 控制器可僅使用 1 個霍爾傳感器將傳感器失配導致的抖動降至最少。霍爾信號驅動時序可提前或延遲 0.1% 以優化電源效率。可選 180° 換向模式可驅動通過電機的正弦電流，并最大限度減少可聞噪聲和轉矩波紋。電機峰值電流可通過調整感測電阻進行控制。
DRV8308 控制器實現了閉環速度控制，能夠使電機在較寬的負載轉矩范圍內以精準的轉速運轉。此系統會將 FG 走線或霍爾傳感器生成的電機速度與 CLKIN 引腳的基準頻率相匹配。DRV8308 控制器也可利用占空比命令（通過時鐘或寄存器設置實現）來驅動電機開環。
DRV8308 具備多重保護 特性， 增強了系統的穩健性，例如可處理并報告過流、過壓、低壓和過熱等故障。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8308 | VQFN (40) | 6.00mm x 6.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

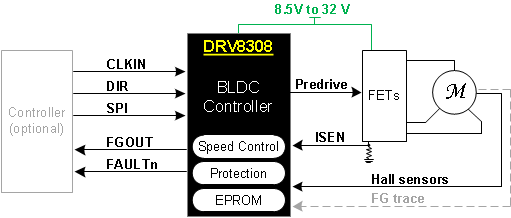

簡化的原理圖
