ZHCSI80D November 2017 – June 2024 DRV3245Q-Q1
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
- PHP|48
散熱焊盤機械數據 (封裝 | 引腳)
- PHP|48
訂購信息
3 說明
DRV3245Q-Q1 器件是一款適用于三相電機驅動應用的 FET 柵極驅動器 IC，并根據 ISO 26262 針對功能安全應用的相關要求進行設計。該器件具有三個半橋驅動器，每個驅動器都能夠驅動高側和低側 N 溝道 MOSFET，同時還具有先進的 FET 保護和監控功能。電荷泵驅動器可在冷啟動運行期間實現 100% 占空比并支持低電池電壓。憑借所集成的電流檢測放大器、相位比較器和基于 SPI 的配置以及外設，該系列驅動器省去了大多數外部和無源器件，從而減少了所需物料并減小了印刷電路板 (PCB) 空間。
DRV3245Q-Q1 器件還為內部時鐘集成了診斷和保護功能，并可提供常用系統診斷檢查支持，二者皆可進行實例化并通過 SPI 進行報告。這種集成功能的靈活性使該器件能夠無縫集成到各種安全架構中。
封裝信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV3245Q-Q1 | PHP（HTQFP，48） | 7.00mm x 7.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

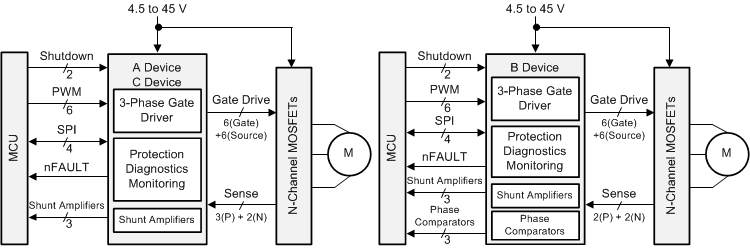

簡化版原理圖
