ZHCSFI6E September 2015 – February 2017 DRV3205-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- PHP|48
散熱焊盤機械數據 (封裝 | 引腳)
- PHP|48
訂購信息
1 特性
- 符合汽車類應用的 AEC-Q100 標準：
- 器件溫度 1 級：-40°C 至 +125°C 的環境運行溫度范圍
- 適用于電機控制的三相橋驅動器
- 適用于 12V 和 24V 應用
- 集成三個高精度電流感測放大器
- 集成升壓轉換器，柵極驅動到 4.75V
- 驅動 6 個獨立的 N 溝道功率金屬氧化物半導體場效應晶體管 (MOSFET)
- 針對大電流 FET 提供強力的 1A 柵極驅動
- 可編程死區時間
- 脈寬調制 (PWM) 頻率最高達 20kHz
- 支持 100% 占空比運行
- 短路保護功能
- VDS 監視（可調檢測電平）
- 分流限制（可調檢測電平）
- 過壓和欠壓保護
- 過熱警告和關斷
- 通過 SPI 進行復雜的故障檢測和處理
- 系統監控
- Q&A 看門狗
- I/O 電源監視
- ADREF 監視
- 可編程內部故障診斷
- 休眠模式功能
- 耐熱增強型 48 引腳薄型四方扁平 (HTQFP) PowerPAD™IC 封裝（7mm × 7mm 尺寸）
2 應用
-
汽車電機控制 應用
- 電動助力轉向系統（EPS，電動液壓助力轉向 (EHPS)）
- 全電剎車和剎車輔助
- 變速箱
- 泵
- 工業電機控制 應用
3 說明
DRV3205-Q1 橋式驅動器專用于汽車三相無刷直流電機控制 應用。該器件為標準電平 N 溝道 MOSFET 晶體管提供六個專用驅動器。集成 FET 的升壓轉換器可提供過驅電壓，即使在低至 4.75V 的電池電壓下也能夠?qū)崿F(xiàn)對功率級的完全控制。這種驅動器強度適用于大電流 應用， 并且可通過編程來限制峰值輸出電流。
該器件整合了穩健的 FET 保護和系統監視功能，例如 Q&A 看門狗以及用于 I/O 電源和 ADC 基準電壓的電壓監視器。集成的內部診斷功能可通過 SPI 接口進行訪問和編程。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV3205-Q1 | HTQFP (48) | 7.00mm x 7.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

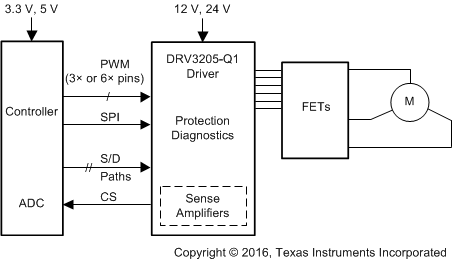

典型應用圖
