1 特性
- 輸入電壓范圍：5V 至 16V
- 六個具有 1.5V 持續輸出電流的集成型金屬氧化物半導體場效應晶體管 (MOSFET)
- 總驅動器 H+L RDSON：450mΩ
- 無傳感器私有 BMEF 控制系統配置
- 150°整流
- 同步整流脈寬調制 (PWM) 操作
- FG 和 RD 開漏輸出
- 適合外部使用的 5V LDO，電流高達 20mA
- 7kHz 至 100kHz 的 PWMIN輸入
- 過電流保護，限值可通過外部電阻調節
- 鎖定檢測
- 電壓浪涌保護
- 欠壓閉鎖 (UVLO)
- 熱關斷
2 應用范圍
- 電器冷卻風扇
- 臺式機冷卻風扇
- 服務器冷卻風扇
3 說明
DRV11873 是一款具有集成功率 MOSFET 的三相無傳感器電機驅動器，連續驅動電流達 1.5A，峰值驅動電流高達 2A。DRV11873 專為風扇電機驅動應用 設計， 噪聲低且所需的外部組件數量少。DRV11873 具有內置過電流保護，無需外部電流感測電阻。同步整流運行模式可提高電機驅動器應用 的效率。DRV11873 通過開漏輸出端輸出 FG 和 RD 以指示電機狀態。該器件實現了適合三相電機的 150° 無傳感器反電動勢 (BEMF) 控制方案。DRV11873 采用高效散熱型 16 引腳 TSSOP 封裝。額定工作溫度為 –40°C 至 125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV11873 | HTSSOP (16) | 4.40mm × 5.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

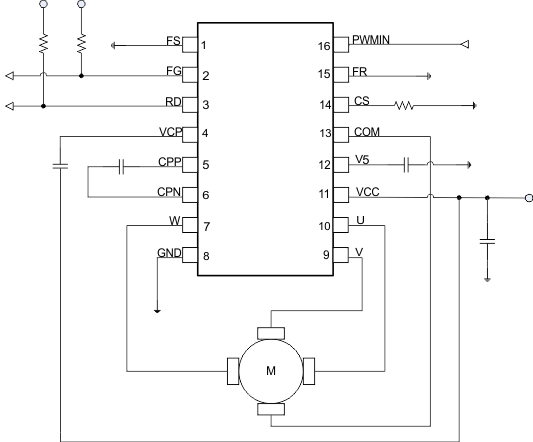

4 簡化電路原理圖
