3 說明
DRV10975 器件是一款具有集成功率 MOSFET 的三相無傳感器電機驅動器，可提供高達 1.5A 的持續驅動電流。該器件專為成本敏感型、低噪聲、低外部組件數量 應用而設計。
DRV10975 器件采用專有無傳感器控制方案來提供持續正弦驅動，可大幅降低換向過程中通常會產生的純音。該器件的接口設計簡單而靈活。可直接通過 PWM、模擬、或 I2C 輸入控制電機。可通過 FG 引腳或 I2C 提供電機速度反饋。
DRV10975 器件 采用了 一個集成降壓穩壓器，可高效地將電源電壓降至 5V 或 3.3V，從而為內外部電路供電。該器件提供睡眠模式和待機模式兩種型號，可在電機停止運轉時實現節能。待機模式 (4.5mA) 型號會使穩壓器保持運行，而休眠模式 (80μA) 型號會使穩壓器停止工作。在使用穩壓器為外部微控制器供電的 應用 中使用待機模式型號。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV10975 | HTSSOP (24) | 7.80mm × 6.40mm |
| VQFN (24) | 5.00mm × 4.00mm | |
| DRV10975Z | 散熱薄型小外形尺寸封裝 (HTSSOP) (24) | 7.80mm × 6.40mm |
| VQFN (24) | 5.00mm × 4.00mm |
- 要了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

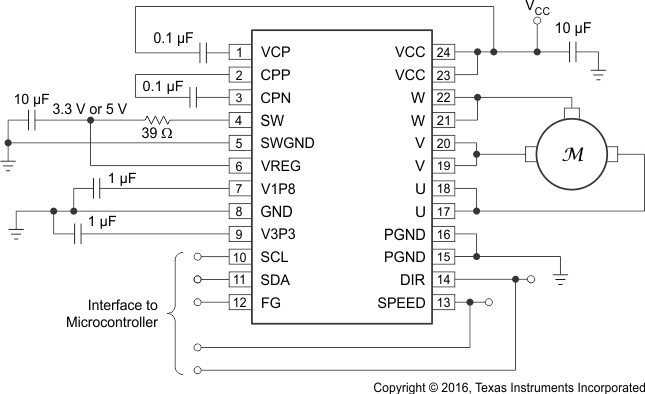

應用原理圖
