ZHCSXH2A May 2024 – November 2024 DP83TC818S-Q1
PRODUCTION DATA
5.2 TC10 睡眠喚醒
DP83TC818S-Q1 是一款具有 TC-10 省電特性的 100BASE-T1 以太網 PHY，具有以下特性。
- 符合 Open Alliance TC10 標準
- 睡眠請求特性，可關閉以太網以實現省電
- 8μA（典型值，27°C）、20μA（最大值，125°C）睡眠電流
- 用于以太網喚醒的喚醒轉發特性
- 快速喚醒

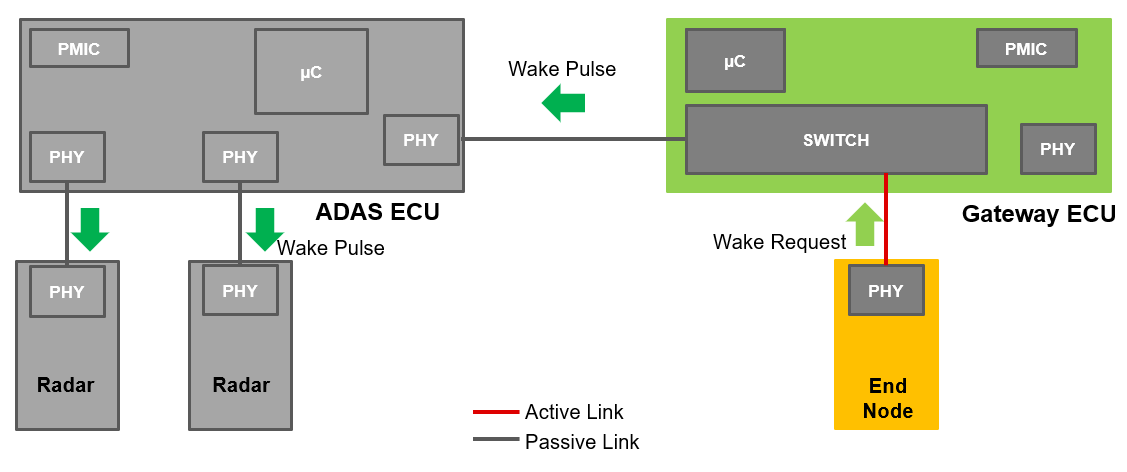

此方框圖顯示了一個有關如何在汽車系統中實施 TC10 的示例。首先，喚醒請求通過主動鏈路發出，然后喚醒脈沖通過被動鏈路轉發。喚醒請求和脈沖通過以太網電纜進行交換，無需專用的喚醒線。
圖 5-2 TC10 ADAS 系統用例示例此方框圖顯示了為支持 TC10 睡眠/喚醒特性而進行的 DP83TC818S-Q1 系統級集成。
圖 5-3 系統方框圖
