5.4 DP83TC817EVM-MC 和軟件支持
DP83TC817EVM-MC
DP83TC817EVM-MC 支持 100Mbps 速度，并且符合 IEEE 802.3bw 標準。此評估板是 100Base-TX 轉 100Base-T1 的介質轉換器。板載 MSP430F5529 用于通過 USB2MDIO 和 DIEP 圖形用戶界面工具訪問 MDIO/MDC 寄存器。提供了 DP83867 以支持使用 RGMII MAC 接口的銅纜 (100BASE-TX)。

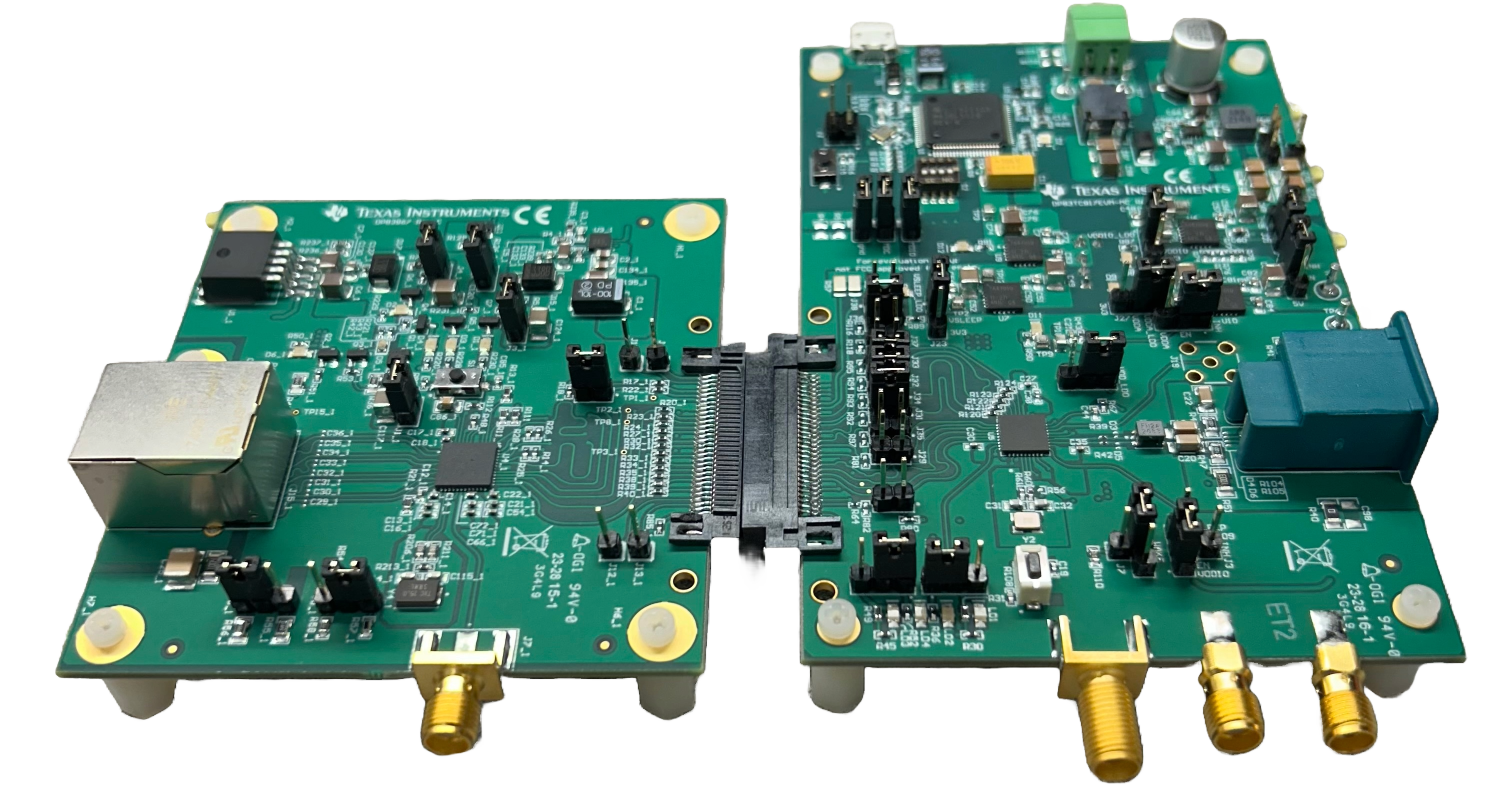

圖 5-5 DP83TC817EVM-MC- TC10 支持
- 用于自定義 PHY strap 設置的跳線
- 可提供外部基準時鐘的選項
- 附加調試測試點
- 狀態 LED
- 鏈接
- 鏈路 + 活動
- 上電
- EVM 用戶指南供參考
DIEP 可滿足您對以太網 PHY 的所有調試需求，包括 MDIO 總線串行管理、器件控制寄存器、對擴展寄存器和標準寄存器的訪問，還有保存數據以及讀取和運行腳本文本文件的能力。
|
