ZHCSDM6A JUNE 2013 – December 2014 DAC161S997
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
1 特性
- 16 位分辨率
- 100μA 超低電源電流
- 5ppmFS/°C 增益誤差
- 引腳可編程上電條件
- 回路誤差檢測和報告
- 可編程輸出電流誤差等級
- 可輕松連接可尋址遠程傳感器高速通道 (HART) 調制器
- 具有高度集成的功能集，并采用小型超薄型四方扁平無引線 (WQFN)-16 封裝（4mm × 4mm，0.5mm 間距）
3 說明
DAC161S997 是一款超低功耗的 16 位 ΣΔ 數模轉換器 (DAC)，可在符合工業標準的 4-20mA 電流回路中發送模擬輸出電流。 DAC161S997 具有一個簡單的四線制串行外設接口 (SPI)，可用于數據傳輸和 DAC 功能配置。 為幫助緊湊型回路供電應用降低功耗并減少元件數量，DAC161S997 采用了內部超低功耗基準電壓和內部振蕩器。 DAC161S997 功耗低，因此有額外的電流可用于系統的其余部分。 DAC161S997 的回路驅動器可連接 HART 調制器，從而將采用頻移鍵控 (FSK) 調制的數字數據注入 4-20mA 電流回路。 上述規格與特性的完美結合使得 DAC161S997 非常適合二線制和四線制工業發送器。 DAC161S997 采用 16 引腳 4mm × 4mm 超薄型四方扁平無引線 (WQFN) 封裝，并且在 -40℃ 至 +105℃ 的擴展工業溫度范圍內額定運行。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DAC161S997 | WQFN (16) | 4.00mm x 4.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

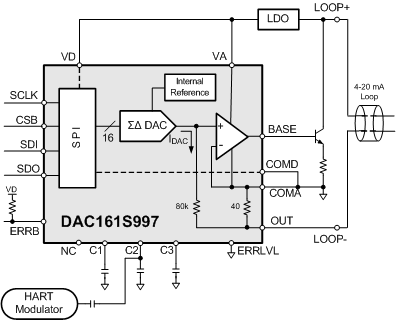

4 簡化電路原理圖
