7 機械封裝和可訂購信息
以下頁中包括機械封裝和可訂購信息。 這些信息是針對指定器件可提供的最新數據。 這些數據會在無通知且不對本文檔進行修訂的情況下發生改變。 欲獲得該數據表的瀏覽器版本，請查閱左側的導航欄。

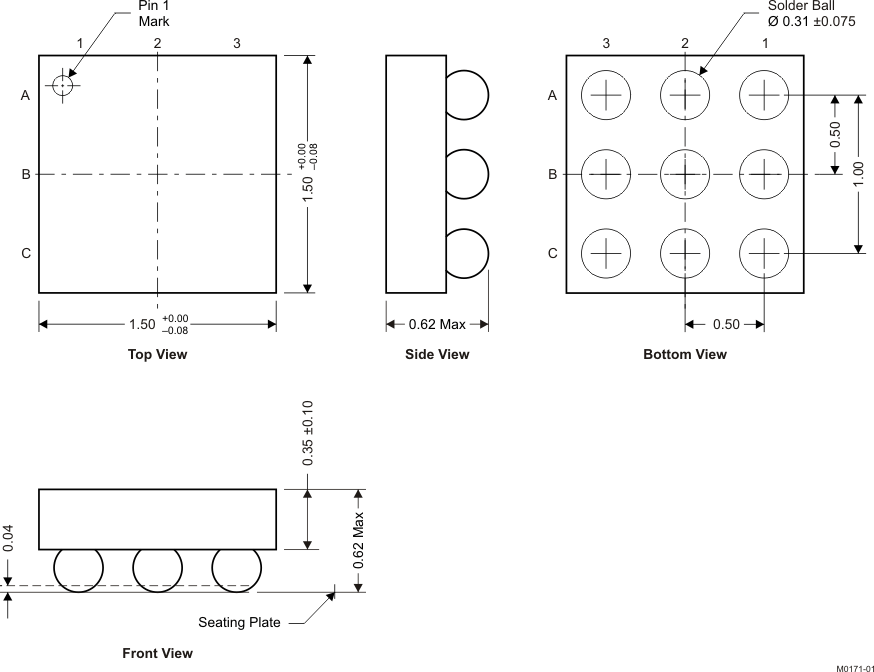

7.1 CSD75207W15 封裝尺寸
NOTE:
全部尺寸單位為 mm（除非另外注明）引腳分配
| 位置 | 名稱 |
|---|---|
| A1 | 柵極1 |
| A2、A3 和 B3 | Drain1 |
| C1 | Gate2 |
| C2、C3 和 B2 | Drain2 |
| B1 | 源極檢測 |

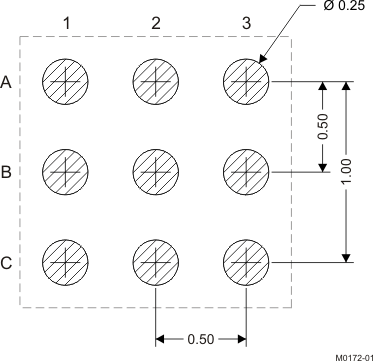

7.2 建議印刷電路板 (PCB) 焊盤圖案
NOTE:

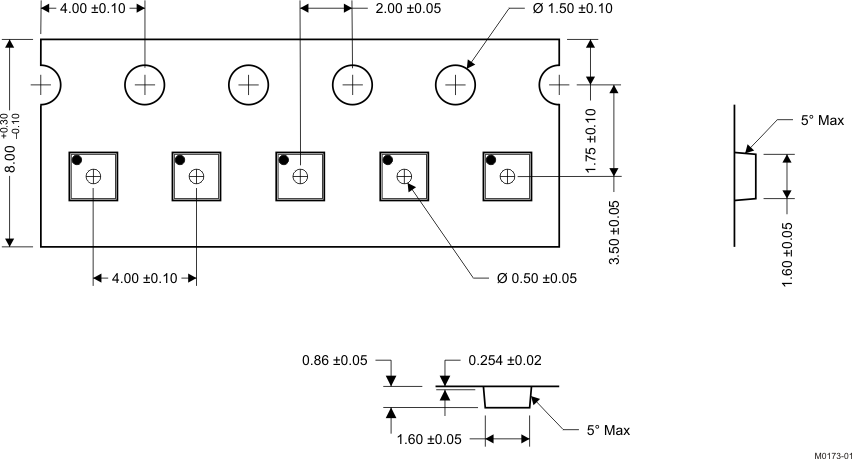

全部尺寸單位為 mm（除非另外注明）。7.3 卷帶封裝信息
NOTE:
全部尺寸單位為 mm（除非另外注明）。
